日本三豐Mitutoyo指針式百分表1003T，1系列指針式指示表型便攜式小表盤，測量范圍為4mm，表盤為直徑31或36mm的便攜式指示表適合在測量夾具內的有限空間內使用，精度高、耐用性強，適合于在工廠等。
177-2781-6361
日本三豐Mitutoyo指針式百分表1003T，1系列指針式指示表型便攜式小表盤，測量范圍為4mm，表盤為直徑31或36mm的便攜式指示表適合在測量夾具內的有限空間內使用，精度高、耐用性強，適合于在工廠等。

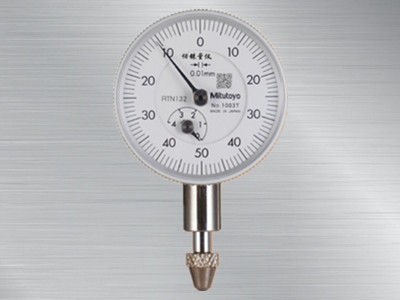

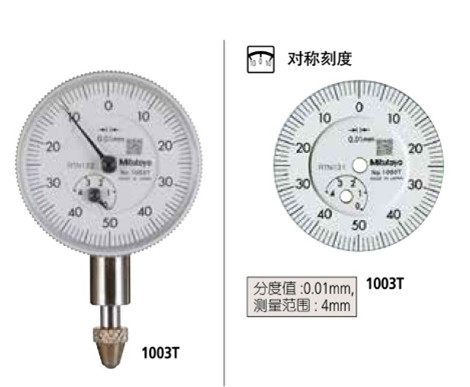

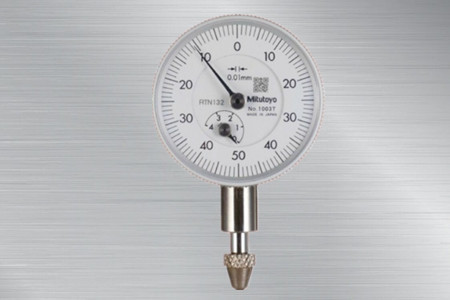

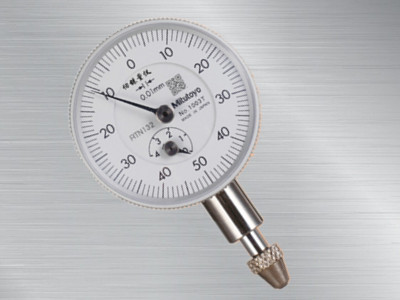

日本三豐Mitutoyo指針式百分表1003T
1003T指針式百分表
日本三豐Mitutoyo指針式百分表
產品特點：
表盤為直徑31或36mm的便攜式指示表適合在測量夾具內的有限空間內使用。
產品參數：
|
貨號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量 |
|
|
帶耳后蓋 |
平型后蓋 |
||||||||||
|
1911T-10 |
15.5 |
42 |
31 |
12.9 |
19.2 |
15 |
11.5 |
30 |
5.9 |
56 |
52 |
|
1913T-10 |
15.5 |
39.5 |
31 |
12.9 |
19.2 |
15 |
9 |
30 |
5.9 |
56 |
52 |
|
1003T |
18 |
40.3 |
36 |
13 |
15 |
9.5 |
12.8 |
32 |
6 |
61 |
58 |
注釋：
1.不能安裝限值爪、鎖緊裝置和側桿提升桿。
2.止點擋板的作用的測針（標配），可以防止側桿超程時導致的指示表?yè)p壞。因此選擇小于7mm的測針時，需要使用墊圈（外徑至少為直徑7mm，內徑直徑為3mm，厚度約為0.5mm）安裝在測針和側桿之間。

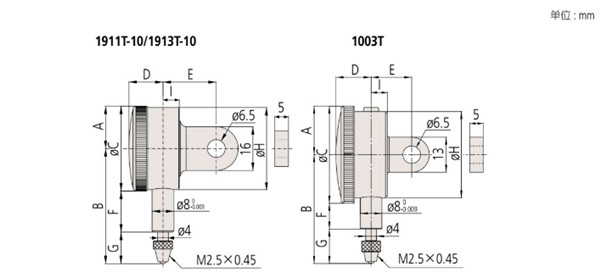

產品尺寸圖：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
||||
|
帶耳后蓋 |
平型后蓋 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
1911T-10 |
1911TB-10 |
0.01mm |
2.5mm（1mm） |
12μm |
4μm |
8μm |
10μm |
3μm |
0-50-0 |
1.8以下 |
|
1913T-10 |
1913TB-10 |
0.002mm |
0.5mm（0.2mm） |
6μm |
2.5μm |
2.5μm |
5μm |
1μm |
0-100-0 |
1.8以下 |
|
1003T |
1003TB |
0.01mm |
4mm（1mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
0-50-0 |
1.4N以下 |
