日本三豐mitutoyo盤型千分尺169-201，169系列PDM-25直進式測微螺桿型，非旋轉心軸式齒輪公法線測量，有效消除工作扭矩。
177-2781-6361
日本三豐mitutoyo盤型千分尺169-201，169系列PDM-25直進式測微螺桿型，非旋轉心軸式齒輪公法線測量，有效消除工作扭矩。

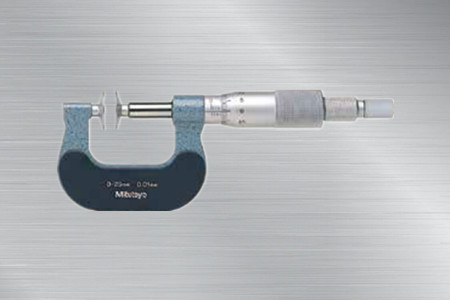

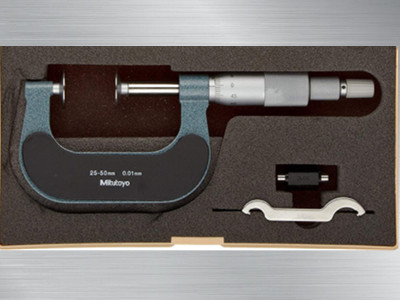

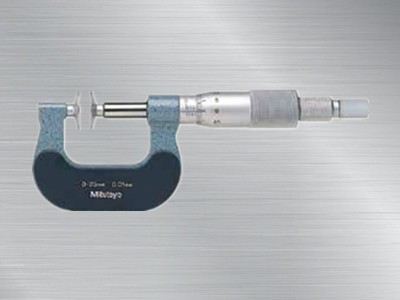

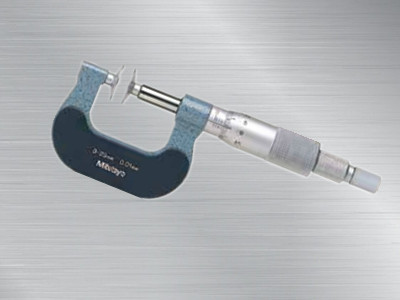

日本三豐mitutoyo盤型千分尺169-201
169-201盤型千分尺
日本三豐盤型千分尺
產品特點：
1.適用于測量直齒輪和斜齒輪的公法線長度。
2.公法線長度的測量：參考“精密量儀· 量具的小知識”。
3.直進式測微螺桿型。
4.可測量模數：0.5 - 6 (227 系列：0.4 - 3)。
5.帶有恒定測力的裝置。
6.帶有基點調整用量桿(不包括0-25mm型)
產品參數：
|
普通型貨號 |
型號 |
測量范圍 |
分辨力 |
精度 |
測砧直徑 |
平面度 |
平行度 |
測力 |
|
169-201 |
PMD-25 |
0-25mm |
0.01mm |
±4μm |
Φ20mm |
1μm |
±4μm |
-3 |
|
169-202 |
PMD-50 |
25-50mm |
||||||
|
169-205 |
PMD-75 |
50-75mm |
±6μm |
±6μm |
||||
|
169-207 |
PMD-100 |
75-100mm |

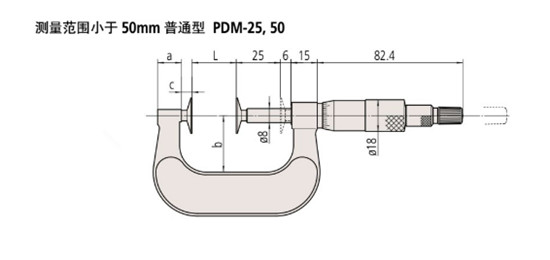

產品尺寸圖：
|
型號 |
L |
a |
b |
c |
|
PDM-25 |
0 |
13.8 |
25 |
5.7 |
|
PDM-50 |
25 |
32 |
||
|
PDM-75 |
50 |
12 |
49 |
5.5 |
|
PDM-100 |
75 |
14 |
63 |
