日本三豐mitutoyo內徑表511-702,511系列CG-60AX內徑表，原有精度不變的條件下，提供一個更長的行程，接觸點使用碳化合金，確保高耐用性和耐磨性，使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手的熱傳遞。
177-2781-6361
日本三豐mitutoyo內徑表511-702,511系列CG-60AX內徑表，原有精度不變的條件下，提供一個更長的行程，接觸點使用碳化合金，確保高耐用性和耐磨性，使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手的熱傳遞。
日本三豐mitutoyo內徑表511-702
511-702內徑表
日本三豐mitutoyo內徑表
產品特點：
內徑表
511系列CG-AX
1.原有精度不變的條件下，提供一個更長的行程；
2.接觸點使用碳化合金，確保高耐用性和耐磨性；
3.使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手的熱傳遞。
4.選用接長桿選件，可進行深孔測量；
5.指針式指示表和防護罩都是選件，有一些指示表和保護罩不能與這些內徑表使用；

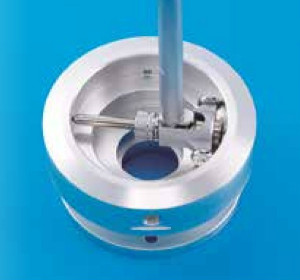

6.內徑表檢測器和一系列的環規可選。用于測量前，幫助內徑表精確設置。
規格
|
貨號 |
型號 |
測量范圍 |
活動測頭行程 |
測力 |
導軌測力 |
套裝內容 |
測量深度 |
||||||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
可更換測頭 |
可更換墊圈 |
副測頭 |
測頭扳手 |
|||||||
|
511-701 |
CG-35AX |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
不提供 |
不提供 |
9個 |
2個 |
不提供 |
1個 |
100mm |
|
511-702 |
CG-60AX |
35-60mm |
511-702 |
6個 |
4個 |
不提供 |
150mm |
||||||
|
511-703 |
CG-150AX |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11個 |
1個 |
|||||
|
511-704 |
CG-160AX |
100-160mm |
511-704 |
13個 |
不提供 |
||||||||
|
511-705 |
CG-250AX |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6個 |
7個 |
250mm |
|||||
|
511-706 |
CG-400AX |
250-400mm |
511-706 |
5個 |
1個 |
||||||||
|
511-721 |
- |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9個 |
2個 |
不提供 |
1個 |
100mm |
|
511-722 |
- |
35-60mm |
511-702 |
6個 |
4個 |
不提供 |
150mm |
||||||
|
511-723 |
- |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11個 |
1個 |
|||||
|
511-724 |
- |
100-160mm |
511-704 |
13個 |
不提供 |
||||||||
|
511-725 |
-1 |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6個 |
7個 |
250mm |
|||||
|
511-726 |
- |
250-400mm |
511-706 |
5個 |
1個 |
||||||||
|
511-711 |
- |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9個 |
2個 |
不提供 |
1個 |
100mm |
|
511-712 |
- |
35-60mm |
511-702 |
6個 |
4個 |
不提供 |
150mm |
||||||
|
511-713 |
- |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11個 |
1個 |
|||||
|
511-714 |
- |
100-160mm |
511-704 |
13個 |
不提供 |
||||||||
|
511-715 |
- |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6個 |
7個 |
250mm |
|||||
|
511-716 |
- |
250-400mm |
511-706 |
5個 |
1個 |
||||||||
|
511-921 |
- |
18-150mm |
- |
- |
- |
511-701 |
2046SB |
21DZA000 |
- |
- |
- |
- |
- |
|
511-922 |
- |
511-702 |
2109SB-10 |
||||||||||
|
511-925-10 |
- |
511-703 |
543-310B |

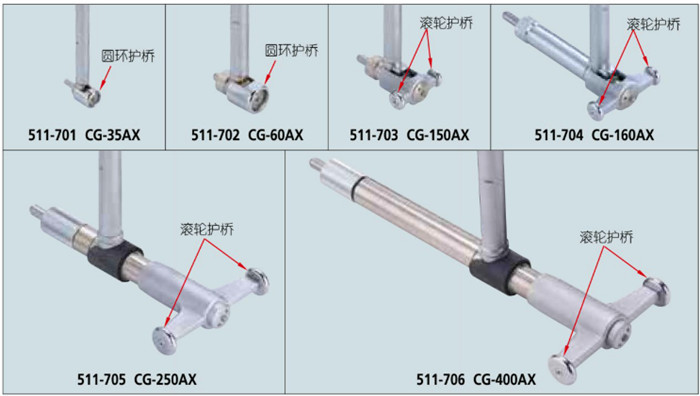

活動測頭：

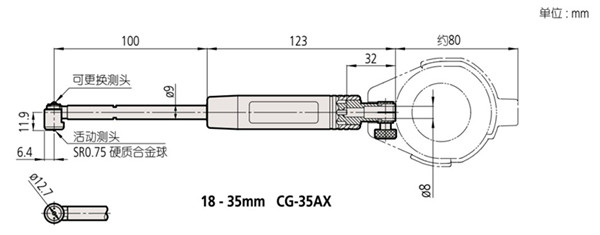

產品尺寸圖：
|
型號 |
內徑表（尺身） |
可更換測頭 |
可更換墊圈 |
扳手 |
||||
|
標記號 |
零件號 |
尺寸*1 |
L13 |
零件號 |
t |
零件號 |
||
|
CG-35AX |
511-701 |
1 |
21DZA213A |
18mm |
2.5mm |
205623 205624 |
0.5mm 1.0mm |
102148 |
|
2 |
21DZA213B |
20mm |
4.5mm |
|||||
|
3 |
21DZA213C |
22mm |
6.5mm |
|||||
|
4 |
21DZA213D |
24mm |
8.5mm |
|||||
|
5 |
21DZA213E |
26mm |
10.5mm |
|||||
|
6 |
21DZA213F |
28mm |
12.5mm |
|||||
|
7 |
21DZA213G |
30mm |
14.5mm |
|||||
|
8 |
21DZA213H |
32mm |
16.5mm |
|||||
|
9 |
21DZA213G |
34mm |
18.5mm |
*1表示測量尺寸

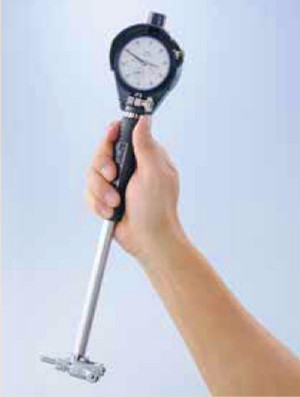

實物案例圖：
規格：
精度：2μm
重復精度：0.5μm
相鄰誤差：1μm
選件：
-：指針式指示表
21DZA000：指示表保護罩
推薦指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-單轉型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，帶有橡膠可拆保護罩的指示器不能使用。
