日本三豐mitutoyo內徑表511-804，511系列帶測微頭內徑表CGM-160X，帶測微頭可進行更為精準的尺寸設置，柱塞行程不會影響準確性，使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手熱傳遞；使用副測頭可進行大范圍測量。
177-2781-6361
日本三豐mitutoyo內徑表511-804，511系列帶測微頭內徑表CGM-160X，帶測微頭可進行更為精準的尺寸設置，柱塞行程不會影響準確性，使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手熱傳遞；使用副測頭可進行大范圍測量。

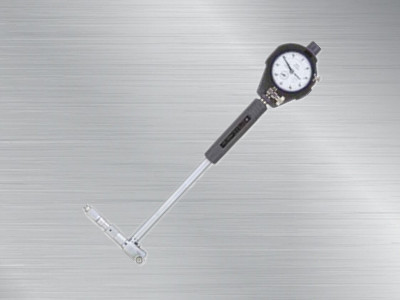

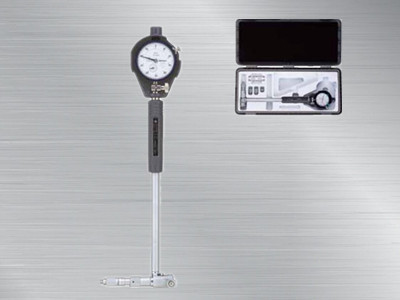

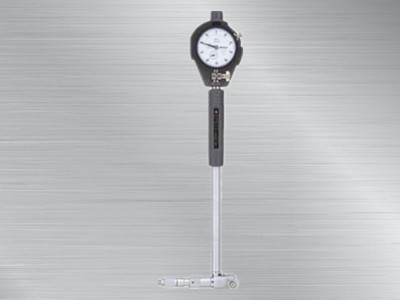

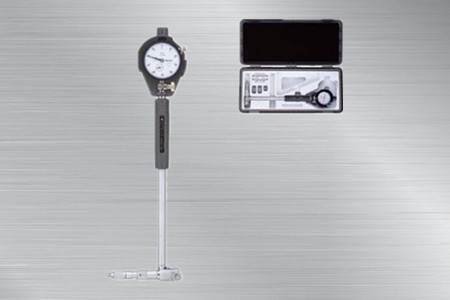

日本三豐mitutoyo內徑表511-804
511-804內徑表
日本三豐mitutoyo內徑表
產品特點：
內徑表
511系列帶測微頭CGM-X
1.帶測微頭可進行更為精準的尺寸設置；
2.柱塞行程不會影響準確性；
3.接觸點使用碳化合金，確保高耐用性和耐磨性
4.使用一個帶有海綿結構的大握柄來輔助高精度測量，有效降低50%的操作者手熱傳遞；
5.使用副測頭可進行大范圍測量；
6.選用接長桿選件，可進行深孔測量；
7.指針式指示表和防護罩都是選件，有一些指示表不能和內徑表或者保護罩不一起使用；
8.有內徑表檢測器和一系列的環規可選。用于測量前，幫助內徑表精確設置。
規格
|
貨號 |
型號 |
測量范圍 |
活動測頭行程 |
測力 |
導軌測力 |
套裝內容 |
測量深度 |
|||||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
測微頭 |
副測頭 |
扳手 |
|||||||
|
511-803 |
CGM-100X |
60-100mm |
1.6mm |
5N或更少 |
10N或更少 |
511-803 |
不提供 |
不提供 |
1個 |
2個 |
3個 |
150mm |
|
511-804 |
CGM-160X |
100-160mm |
511-804 |
3個 |
2個 |
|||||||
|
511-805 |
CGM-250X |
150-250mm |
6N或更少 |
15N或更少 |
511-805 |
4個 |
250mm |
|||||
|
511-806 |
CGM-400X |
250-400mm |
511-806 |
3個 |
||||||||
|
511-807 |
CGM-600X |
400-600mm |
20N或更少 |
511-807 |
2個 |
|||||||
|
511-808 |
CGM-800X |
600-800mm |
511-808 |
2個 |
||||||||
|
511-823 |
- |
60-100mm |
1.6mm |
5N或更少 |
10N或更少 |
511-803 |
2109SB-10(分度值：0.001mm） |
21DZA000 |
1個 |
2個 |
3個 |
150mm |
|
511-824 |
- |
100-160mm |
511-804 |
3個 |
2個 |
|||||||
|
511-825 |
- |
150-250mm |
6N或更少 |
15N或更少 |
511-805 |
4個 |
250mm |
|||||
|
511-826 |
- |
250-400mm |
511-806 |
3個 |
||||||||
|
511-827 |
- |
400-600mm |
20N或更少 |
511-807 |
2個 |
|||||||
|
511-828 |
- |
600-800mm |
511-808 |
2個 |
||||||||
|
511-813 |
- |
60-100mm |
1.6mm |
5N或更少 |
10N或更少 |
511-803 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
1個 |
2個 |
3個 |
150mm |
|
511-814 |
- |
100-160mm |
511-804 |
3個 |
2個 |
|||||||
|
511-815 |
- |
150-250mm |
6N或更少 |
15N或更少 |
511-805 |
4個 |
250mm |
|||||
|
511-816 |
- |
250-400mm |
511-806 |
3個 |
||||||||
|
511-817 |
- |
400-600mm |
20N或更少 |
511-807 |
2個 |
|||||||
|
511-818 |
- |
600-800mm |
511-808 |
2個 |
注：1）511-807/808型為木制存放盒，其它型為塑料存放盒。
2）不使用提供的標配測頭，而去使用其它測頭或者使用其它多個副測頭增加測量范圍都是不可取的。（不能保證測量精度的準確性）。
活動測頭
產品尺寸圖：
|
型號 |
測量范圍 |
L15 |
R1 |
L18 |
R2 |
R3 |
L16 |
ΦD1 |
ΦD2 |
|
CGM-100X |
60-100mm |
150 |
SR8 |
28.9 |
SR1.0 |
9 |
38 |
Φ12.8 |
Φ12 |
|
CGM-160X |
100-160mm |
SR10 |
50 |
||||||
|
CGM-250X |
150-250mm |
250 |
70.3 |
SR1.5 |
12 |
78 |
Φ19.8 |
Φ15 |
|
|
CGM-400X |
250-400mm |
100.9 |
90 |
||||||
|
CGM-600X |
400-600mm |
200.9 |
16 |
120 |
|||||
|
CGM-800X |
600-800mm |
300.9 |
副測頭
扳手
|
型號 |
零件號 |
|
CGM-100X |
301336(2個） 202863（1個） |
|
CGM-160X |
301336(2個） |
|
CGM-250X |
301336(2個） |
|
CGM-400X |
200154(2個） |
|
CGM-600X |
200154(2個） |
|
CGM-800X |
200154(2個） |
實物案例圖：
規格：
精度：2μm精度：2μm
重復精度：0.5μm
相鄰誤差：1μm
選件：
-：指針式指示表
21DZA000：指示表保護罩
推薦指針式指示表：
公制型：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB-10
（0.001mm）
·2900SB-10（0.001mm-單轉型）
推薦數顯指示表
公制型：543-310B（ID-C112GXB:0.001mm）
*裝有橡膠波紋管的防水型指示表不能使用。
