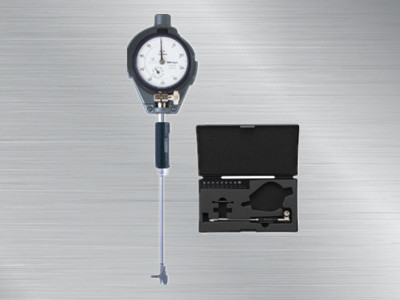

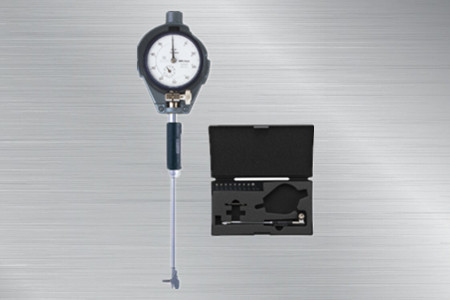

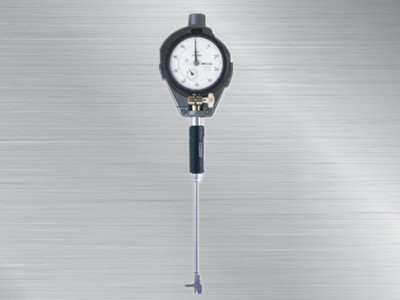

日本三豐內徑表511-201,511系列CG-S18A用于小孔，該量具配備的可更換測頭均由高級工具鋼制成，指針式指示表由堅固的保護罩完全保護，環規可選，用于測量前，幫助準確設置內徑表。
177-2781-6361
日本三豐內徑表511-201,511系列CG-S18A用于小孔，該量具配備的可更換測頭均由高級工具鋼制成，指針式指示表由堅固的保護罩完全保護，環規可選，用于測量前，幫助準確設置內徑表。
日本三豐內徑表511-201
511-201內徑表
日本三豐mitutoyo內徑表
產品特點：
內徑表
511系列用于小孔CG-SA
1.該量具配備的可更換測頭均由高級工具鋼制成；
2.指針式指示表由堅固的保護罩完全保護；
3.指針式指示表和防護罩都是選件，有一些指示表和保護罩不能與這些內徑表使用；
4.環規可選，用于測量前，幫助準確設置內徑表。
規格
|
貨號 |
型號 |
測量范圍 |
活動測頭行程 |
測力 |
導軌測力 |
套裝內容 |
測量深度 |
||||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
可更換測頭 |
可更換墊圈 |
|||||||
|
511-209 |
CG-S10A |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
不提供 |
不提供 |
9個 |
不提供 |
50mm |
|
511-201 |
CG-S18A |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1個 |
100mm |
||||
|
511-210 |
- |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9個 |
不提供 |
50mm |
|
511-203 |
- |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1個 |
100mm |
||||
|
511-211 |
- |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9個 |
不提供 |
50mm |
|
511-204 |
- |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1個 |
100mm |

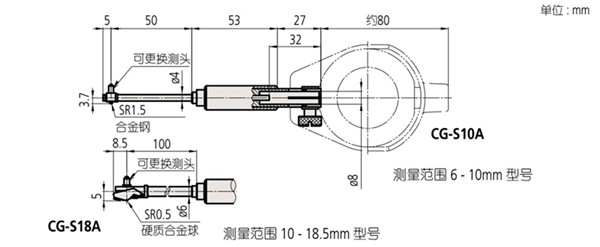

產品尺寸圖：
|
型號 |
內徑表（尺身） |
可更換測頭 |
可更換墊圈 |
扳手 |
|||
|
標記號 |
零件號 |
尺寸*1 |
L13 |
零件號 |
零件號 |
||
|
CG-S10A |
511-209 |
1 |
952168 |
6.0mm |
1.2mm |
不提供 |
206709 |
|
2 |
952169 |
6.5mm |
1.7mm |
||||
|
3 |
952170 |
7.0mm |
2.2mm |
||||
|
4 |
952414 |
7.5mm |
2.7mm |
||||
|
5 |
952415 |
8.0mm |
3.2mm |
||||
|
6 |
952416 |
8.5mm |
3.7mm |
||||
|
7 |
952417 |
9.0mm |
4.2mm |
||||
|
8 |
952418 |
9.5mm |
4.7mm |
||||
|
9 |
952419 |
10.0mm |
5.2mm |
|
型號 |
內徑表（尺身） |
可更換測頭 |
可更換墊圈 |
扳手 |
|||
|
標記號 |
零件號 |
尺寸*1 |
L13 |
零件號 |
零件號 |
||
|
CG-S18A*2 |
511-211*2 |
1 |
204356 |
10.0mm |
2mm |
204355 |
204354 |
|
2 |
204357 |
11.0mm |
3mm |
||||
|
3 |
204358 |
12.0mm |
4mm |
||||
|
4 |
204359 |
13.0mm |
5mm |
||||
|
5 |
204360 |
14.0mm |
6mm |
||||
|
6 |
204361 |
15.0mm |
7mm |
||||
|
7 |
204362 |
16.0mm |
8mm |
||||
|
8 |
204363 |
17.0mm |
9mm |
||||
|
9 |
204364 |
18.0mm |
10mm |

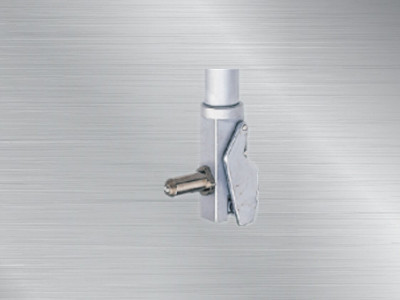

可更換測頭和觸點的特顯圖
規格：
精度：5μm
重復精度：2μm
相鄰誤差：2μm
選件：
-：指針式指示表
21DZA000：指示表保護罩
推薦指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-單轉型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，帶有橡膠可拆保護罩的指示器不能使用。
