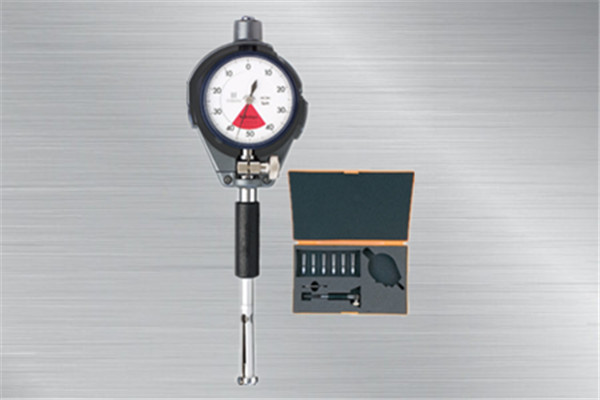

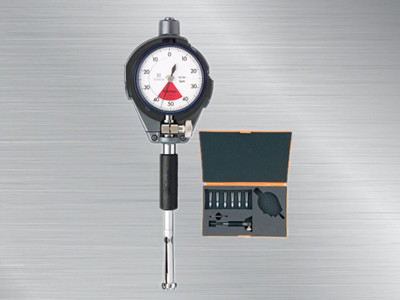

日本三豐內徑表526-101,526系列CG-10A，用于極小孔測量，簡單準確測量內徑尺寸。
日本三豐內徑表526-101
526-101內徑表
日本三豐mitutoyo內徑表
產品特點：

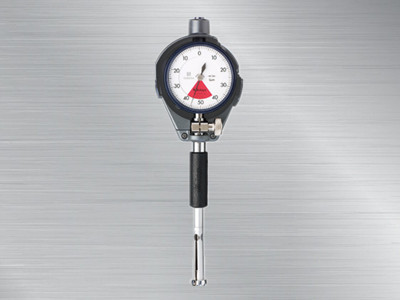

內徑表
526系列用于極小孔
CG-A
*指針式指示表和保護罩為選件
規格
|
貨號 |
型號 |
測量范圍 |

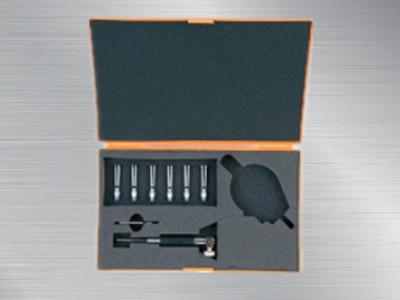

套裝內容 |
測量深度 |
|||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
漲簧測頭 |
||||
|
526-101 |
CG-10A |
7-10mm |
526-101 |
不提供 |
不提供 |
6個 |
32mm |
|
526-102 |
CG-18A |
10-18mm |
526-102 |
8個 |
62mm |
||
|
526-124 |
- |
7-10mm |
526-101 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
6個 |
32mm |
|
526-125 |
- |
10-18mm |
526-102 |
8個 |
62mm |
||
|
526-126 |
- |
7-10mm |
526-101 |
2046SB（分度值：0.01mm） |
21DZA000 |
6個 |
32mm |
|
526-127 |
- |
10-18mm |
526-102 |
8個 |
62mm |

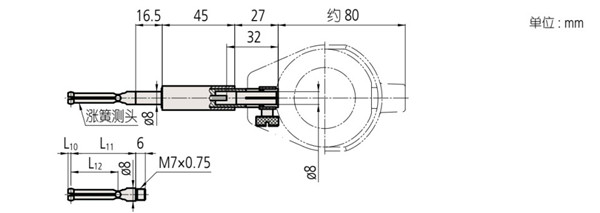

產品尺寸圖：
|
型號 |
內徑表（尺身） |
彈簧測頭 |
扳手 |
|||||
|
標記號 |
零件號 |
測量范圍 |
L10 |
L11 |
L12 |
零件號 |
||
|
CG-10A |
526-101 |
1 |
102469 |
7.0-7.5mm |
1.8mm |
40mm |
29.2mm |
102148 |
|
2 |
102470 |
7.5-8.0mm |
||||||
|
3 |
102471 |
8.0-8.5mm |
||||||
|
4 |
102472 |
8.5-9.0mm |
||||||
|
5 |
102473 |
9.0-9.5mm |
||||||
|
6 |
102474 |
9.5-10.0mm |
||||||
|
CG-18A |
526-102 |
1 |
102454 |
10-11mm |
2.1mm |
46mm |
38mm |
102148 |
|
2 |
102455 |
11-12mm |
2.7mm |
|||||
|
3 |
102456 |
12-13mm |
||||||
|
4 |
102457 |
13-14mm |
||||||
|
5 |
102458 |
14-15mm |
||||||
|
6 |
102459 |
15-16mm |
||||||
|
7 |
102460 |
16-17mm |
||||||
|
8 |
102461 |
17-18mm |
測量裝置：
規格：
精度：7-10mm，4μm/10-18mm，6μm
重復精度：2μm
選件：-：指針式指示表
21DZA000：指示表保護罩
-：環規
215-120-10：小孔內徑表臺架
推薦指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB （0.001mm）
·2009SB-10（0.001mm-單轉型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，帶有橡膠可拆保護罩的指示器不能使用。
