日本三豐盤型千分尺369-250-30，369系列直進式測微螺桿型，非旋轉心軸式齒輪公法線測量有效消除工作扭矩。
177-2781-6361
日本三豐盤型千分尺369-250-30，369系列直進式測微螺桿型，非旋轉心軸式齒輪公法線測量有效消除工作扭矩。

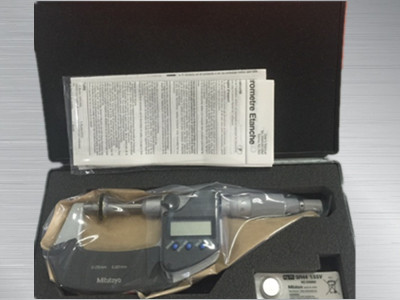

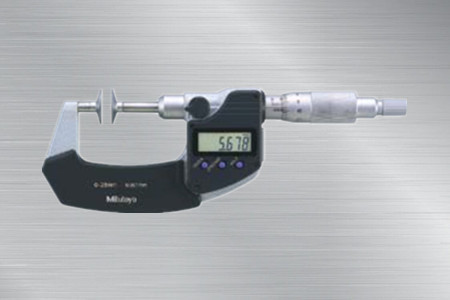

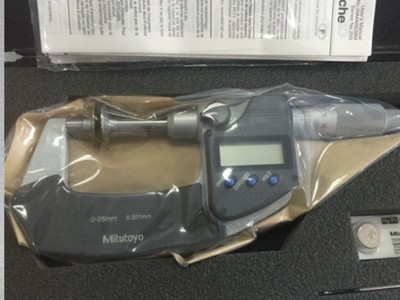

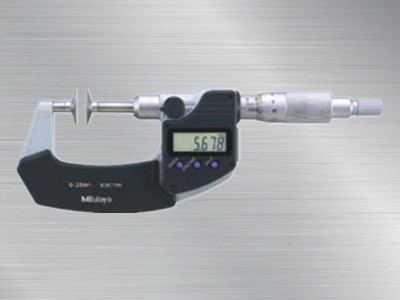

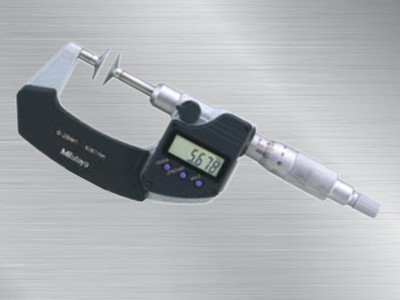

日本三豐盤型千分尺369-250-30
369-250-30盤型千分尺
日本三豐盤型千分尺
產品特點：
1.適用于測量直齒輪和斜齒輪的公法線長度。
2.直進式測微螺桿。
3.可測量模數：0.5-6
4.帶有恒定測力的裝置。
產品參數：
|
數顯型（LCD）貨號 |
型號 |
測量范圍 |
分辨力 |
精度 |
測砧直徑 |
平面度 |
平行度 |
測力 |
|
369-250-30 |
PDM-25MX |
0-25MM |
0.001mm |
±4μm |
Φ20mm |
1μm |
4μm |
- |
|
369-251-30 |
PDM-50MX |
25-50MM |
||||||
|
369-252-30 |
PDM-75MX |
50-75MM |
±6μm |
6μm |
||||
|
369-253-30 |
PDM-100MX |
75-100MM |
產品尺寸圖：
產品規格：
|
型號 |
L |
a |
b |
c |
|
PDM-25MX |
0 |
7 |
32 |
12.9 |
|
PDM-50MX |
25 |
9.8 |
47 |
|
|
PDM-75MX |
50 |
11.2 |
60 |
|
|
PDM-100MX |
75 |
13.5 |
5.5 |
|
|
PDM-30QX |
0 |
8.5 |
36 |
13.5 |
|
PDM-55QX |
25 |
10.3 |
47 |
選件：
369和277系列電池
SR44(1個），938882，用于數顯顯示（標準附件）
連接電纜
用于369-250-30~369-253-30，369-350-30~369-353-30
1m：05CZA662
2m:05CZA663
USB Input Tool
USB-ITN-B(2m):06AFM380B
U-WAVE-T連接電纜（160mm）
02AZD790B
腳踏開關用：02AZE140B
用于Quickmike和帶可調恒定測力的裝置的千分尺SPC電纜
937387：SPC電纜（1m）
965013：SPC電纜（:2m）
