日本三豐Mitutoyo盤型千分尺323-250-30,323系列GMA-25MX，測量直齒圓柱齒輪和斜齒輪的齒根切線方向長度；帶有恒定測力的裝置，帶有基點調整用量桿（不包括0-25mm型）。
177-2781-6361
日本三豐盤型千分尺323-250-30,323系列GMA-25MX，測量直齒圓柱齒輪和斜齒輪的齒根切線方向長度；帶有恒定測力的裝置，帶有基點調整用量桿（不包括0-25mm型）。

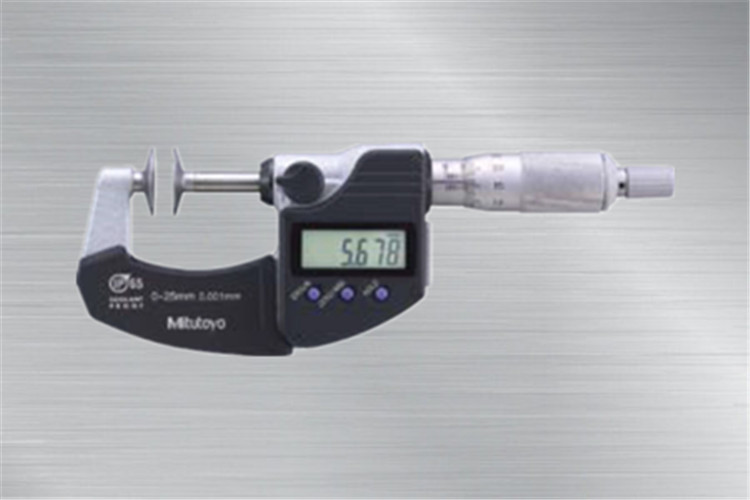

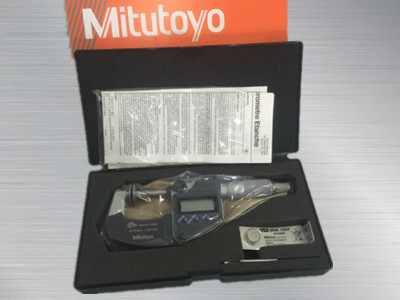

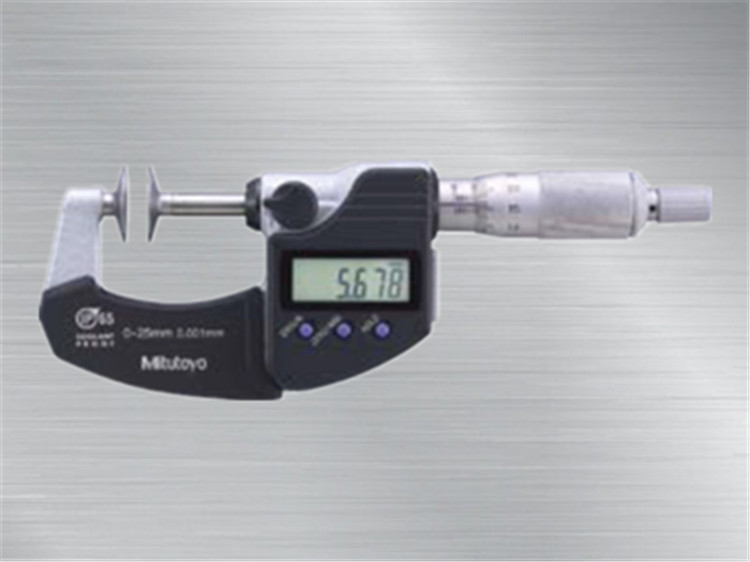

日本三豐盤型千分尺323-250-30
323-250-30盤型千分尺
日本三豐盤型千分尺
產品特點：
1.測量直齒圓柱齒輪和斜齒輪的齒根切線方向長度；
2.公法線長度的測量：參考“精密量儀·量具小知識”；
3.帶有恒定測力的裝置；
4.帶有基點調整用量桿（不包括0-25mm型）.
產品參數：
|
數顯型（LCD)貨號 |
型號 |
測量范圍 |
分度值 |
測砧直徑 |
測量模數 |
|
323-250-30 |
GMA-25MX |
0-25mm |
0.01mm |
Φ20mm |
0.5-6 |
|
323-251-30 |
GMA-50MX |
25-50mm |
|||
|
323-252-30 |
GMA-75MX |
50-75mm |
|||
|
323-253-30 |
GMA-100MX |
75-100mm |

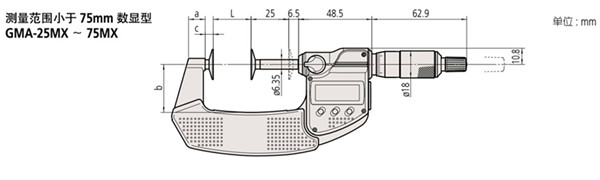

產品尺寸圖：
|
型號 |
L |
a |
b |
c |
e |
f |
t |
|
GMA-25MX |
0 |
9.2 |
25 |
4.5 |
20 |
8 |
0.7 |
|
GMA-50MX |
25 |
11 |
31 |
5.4 |
|||
|
GMA-70MX |
50 |
12.2 |
50 |
5.5 |
|||
|
GMA-100MX |
75 |
14 |
60 |
5.5 |
|||
|
GMA-25 |
0 |
13.8 |
25 |
5.7 |
20 |
8(9.8) |
0.7(0.7) |
|
GMA-50 |
25 |
32 |
|||||
|
GMA-70 |
50 |
12 |
49 |
5.5 |
|||
|
GMA-100 |
75 |
14 |
63 |
||||
|
GMA-125 |
100 |
12 |
79 |
6 |
30 |
12 |
1 |
|
GMA-150 |
125 |
14.5 |
94 |
||||
|
GMA-175 |
150 |
15.2 |
106 |
||||
|
GMA-200 |
175 |
14.5 |
118 |
||||
|
GMA-225 |
200 |
13.5 |
130 |
||||
|
GMA-250 |
225 |
143 |
|||||
|
GMA-275 |
250 |
14.5 |
156 |
||||
|
GMA-300 |
275 |
169 |
注：數顯型（）中為硬質合金頭測量盤數據。
IP 等級 ( 323 系列 )
