日本三豐千分表2109S-10,2系列標準型，0.001mm&0.005mm分度值，防震型、寶石軸承型，具有57mm外徑的表圈；所有所有型號都有限值爪和緊鎖裝置，高強度淬火不銹鋼表蒙，適于高強度測量；指示表使用寶石軸承，提供高靈敏度地指示表和耐用性。
177-2781-6361
日本三豐千分表2109S-10,2系列標準型，0.001mm&0.005mm分度值，防震型、寶石軸承型，具有57mm外徑的表圈；所有所有型號都有限值爪和緊鎖裝置，高強度淬火不銹鋼表蒙，適于高強度測量；指示表使用寶石軸承，提供高靈敏度地指示表和耐用性。

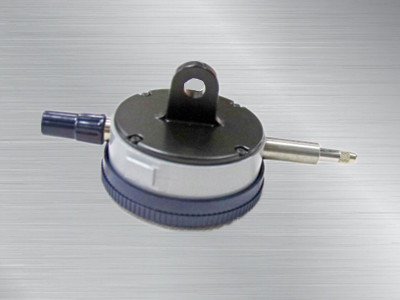

日本三豐千分表2109S-10
2109S-10指針式千分表
日本三豐指針式千分表
產品特點：
2系列標準型，0.001mm&0.005mm分度值
1.標準0.001mm和0.005mm分度值的指示表，具有57mm外徑的表圈；所有所有型號都有限值爪和緊鎖裝置；
2.鎖緊裝置和提升桿*（選件）可裝在左側或右側，這些零件可輕易組裝而不需要借助工具；
3.表盤和表蒙之間通過0型環很好地緊固粘著，起到防水放油的效果；
4.高強度淬火不銹鋼表蒙，適于高強度測量；
5.扇形齒輪使用特殊合金，提高了耐磨性；
6.指示表使用寶石軸承，提供高靈敏度地指示表和耐用性；
7.表蒙的硬化涂層使其具有很高的抗劃痕和抗化學腐蝕性。
產品參數：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
||||
|
帶耳后蓋 |
平型后蓋 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
2109S-10 |
2109SB-10 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
0-100-0 |
1.5N以下 |
|
2110S-10 |
2110SB-10 |
0.001mm |
1mm（0.1mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
±0-100 |
1.8N以下 |
|
2113S-10 |
2113SB-10 |
0.001mm |
2mm（0.2mm） |
7μm |
2μm |
2μm |
5μm |
0.5μm |
0-100-0 |
1.5N以下 |
|
2118S-10 |
2118SB-10 |
0.001mm |
5mm（0.2mm） |
10μm |
3μm |
3.5μm |
6μm |
1μm |
0-100-100 |
1.5N以下 |
|
2119S-10 |
2119SB-10 |
0.001mm |
5mm（0.2mm） |
10μm |
3μm |
3.5μm |
6μm |
1μm |
0-100-0 |
1.5N以下 |
|
2124S-10 |
2124SB-10 |
0.005mm |
5mm（0.5mm） |
12μm |
3μm |
5μm |
9μm |
3μm |
±0-50 |
1.5N以下 |
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。

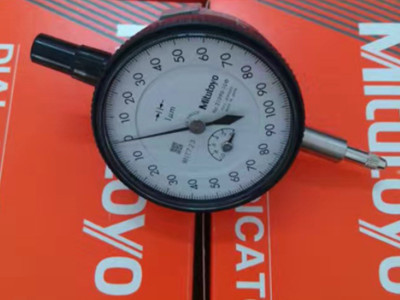

產品表盤圖：
產品尺寸圖：
圖片解析：
|
貨號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量 |
|
|
帶耳后蓋 |
平型后蓋 |
||||||||||
|
2109S-10 |
48.8 |
60.5 |
57 |
17.7 |
20 |
16.9 |
15.1 |
52 |
7.6 |
148 |
139 |
|
2110S-10 |
48.8 |
66.5 |
57 |
17.7 |
20 |
16.9 |
21.1 |
52 |
7.6 |
149 |
140 |
|
2113S-10 |
48.8 |
61 |
57 |
17.7 |
20 |
16.9 |
15.6 |
52 |
7.6 |
148 |
139 |
|
2118S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
|
2119S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
|
2124S-10 |
48.8 |
60.3 |
57 |
17.7 |
20 |
16.9 |
14.9 |
52 |
7.6 |
146 |
137 |
