日本三豐數顯卡尺551-301-30，551系列CDN-P20的ABSOLUTE數顯卡尺，帶有圓弧刃爪和標準型量爪，分辨力為0.01mm，且易于讀??；引入了ABSOLUTE測量系統，通電后無需重置原點。尖狀外徑量爪易于測量工件窄的部分。
177-2781-6361
日本三豐數顯卡尺551-301-30，551系列CDN-P20的ABSOLUTE數顯卡尺，帶有圓弧刃爪和標準型量爪，分辨力為0.01mm，且易于讀取；引入了ABSOLUTE測量系統，通電后無需重置原點。尖狀外徑量爪易于測量工件窄的部分。

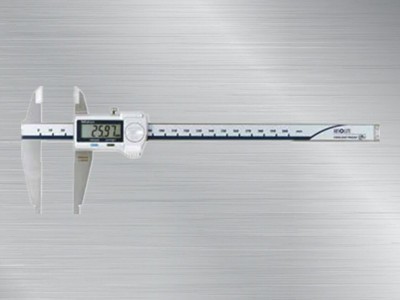

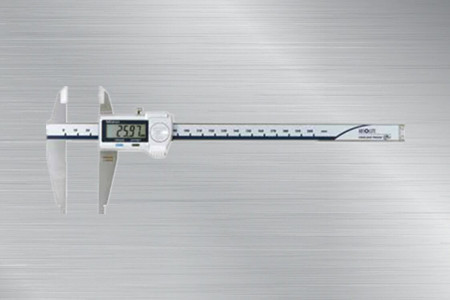

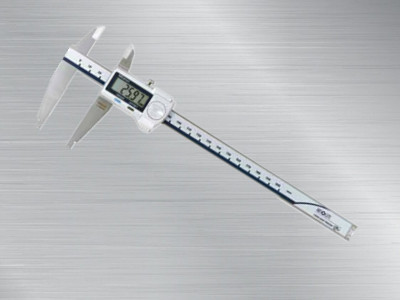

日本三豐數顯卡尺551-301-30
551-301-30數顯卡尺
日本三豐數顯卡尺
產品特點：
ABSOLUTE數顯卡尺
551系列帶有圓弧刃量爪和標準型量爪CDN-P/PPMX/C
1.分辨力為0.01mm，并且易于讀數；
2.引入了ABSOLUTE測量系統，通電后無需重置原點；
3.對于測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中；
4.內徑測量值：顯示值+（下面提到的最小內徑測量值）。通過偏置按鈕可以輸入補償值，從而測量數據可以直接讀?。ㄘ浱?51-301-20,550-331-10）。預調功能能設置理想開始點；
5.尖狀外徑量爪易于測量工件窄的部分。
通過參數
精度：參加規格
顯示：液晶顯示
刻度類型：ABSOLUTE電磁感應式線性編碼器
最大響應速度：無限制
電池SR44（1個）：938882
用于數顯顯示（標準附件）
電池壽命：正常使用情況下約為3年
?。y量范圍小于300mm型號為1年）
?。y量范圍小于300mm型號為3.5年）
塵/水防護等級：達到IP67防護等級*
（不大于300mm的型號）
量程誤差：不包括量化誤差
*使用后請進行防銹處理。
規格：
|
貨號 |
型號 |
測量范圍 |
分辨力 |
精度 |
備注 |
|
551-301-20 |
CDN-P20 |
0-200mm（10.1-210mm） |
0.01mm |
±0.03mm |
IP67 |
|
551-331-10 |
CDN-P30PMX |
0-300mm（10.1-310mm） |
±0.04mm |
IP67、帶有偏置預置功能適于內徑測量 |
|
|
551-204-10 |
CDN-50C |
0-500mm（20.1-520mm） |
±0.06mm |
- |
|
|
551-206-10 |
CDN-75C |
0-750mm（20.1-770mm） |
±0.06mm |
||
|
551-207-10 |
CDN-100C |
0-1000mm（20.1-1020mm） |
±0.07mm |
*（）：內徑測量最小尺寸

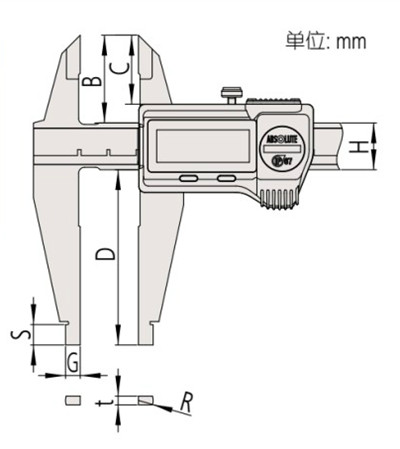

產品尺寸：
|
型號 |
B |
C |
D |
G |
S |
H |
T |
R |
|
CDN-P20 |
30 |
23.6 |
60 |
5 |
8 |
16 |
3 |
5 |
|
CDN-P30PMX |
40.1 |
32.4 |
90 |
10 |
20 |
3.8 |
||
|
CDN-50C |
56 |
44.9 |
150 |
10 |
15 |
25 |
6 |
10 |
|
CDN-75C |
||||||||
|
CDN-100C |
43.8 |
20 |
32 |
8 |
選件：
959143：數據保持裝置
IT/DP/MUX*連接電纜

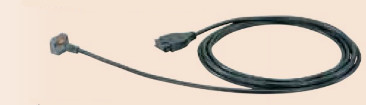

05CZA624：帶有數據開關的SPC電纜（1m）
05CZA625：帶有數據開關的SPC電纜（2m）
959149：帶有數據開關的SPC電纜（1m）
959150：帶有數據開關的SPC電纜（2m）
USB Input Tool
06AFM380A：SPC電纜USB-ITN-A(2m）
06AFM380C：SPC電纜USB-ITN-C(2m）
*用于IP67型（不大于300mm）
U-WAVE-T連接電纜
02AZD790A:含數據按鈕的U-WAVE用SPC電纜（160mm）
02AZD790A：腳踏開關用SPC電纜
