日本三豐V型測砧千分尺114-102,114-101千分尺，114系列VM3-25的5溝V型測砧千分尺，測量凹槽個數為奇數刀具（如絲錐，鉸刀，銑刀）的外徑尺寸，帶有恒定測力的裝置。
177-2781-6361
日本三豐V型測砧千分尺114-102,114-101千分尺，114系列VM3-25的5溝V型測砧千分尺，測量凹槽個數為奇數刀具（如絲錐，鉸刀，銑刀）的外徑尺寸，帶有恒定測力的裝置。

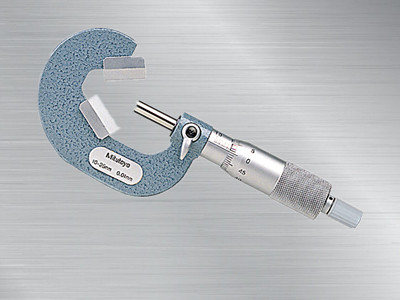

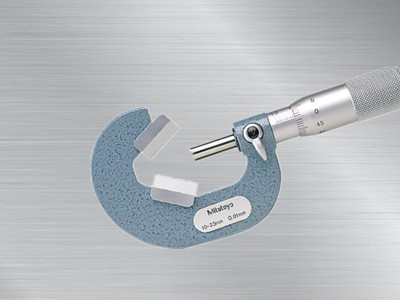

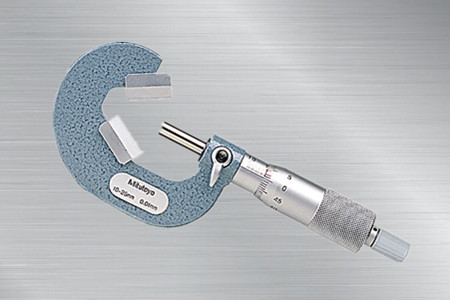

日本三豐V型測砧千分尺114-102
114-102V型測砧千分尺
日本三豐V型測砧千分尺
產品特點：
1.測量凹槽個數為奇數的刀具(如絲錐，鉸刀，銑刀) 的外徑尺寸；
2.測量間距尺寸參見“精密量儀· 量具的小知識”；
3.測量面為硬質合金；
4.帶有恒定測力的裝置。
產品參數：
|
普通測砧，測微螺桿（帶硬質合金頭）貨號 |
型號 |
測量范圍 |
分度值 |
備注 |
測砧 |
|
114-204 |
VM3-25W(MB-5) |
2.3-25mm |
0.01mm |
- |
60° |
|
普通測微螺桿（帶硬質合金頭） |
|||||
|

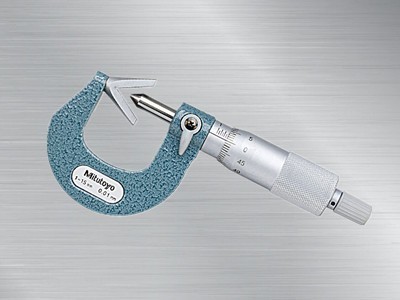

114-101 |
VM3-15(MB-5) |
1-15mm |
0.01mm |
帶有凹槽 |
60° |
|
114-102 |
VM3-25(MB-10) |
10-25mm |
|||
|
114-103 |
VM3-40(MB-25) |
25-40mm |
- |
||
|
114-104 |
VM3-55(MB-40) |
40-55mm |
|||
|
114-105 |
VM3-70(MB-55) |
55-70mm |
|||
|
114-106 |
VM3-85(MB-70) |
70-85mm |
|||
|
114-107 |
VM3-100(MB-5) |
85-100mm |
|||
|
114-161 |
VM3-15P(MB-5) |
1-15mm |
|||
|
114-162 |
VM3-25P(MB-10) |
10-25mm |
|||
·關于VM-MX/MXP的功能，但是VM-MX/MXP不屬于防水規格。本類型的原點設置屬于自由預設型，連接電纜（選件）只能使用防水專用型。
·（）：標準附件V型測砧千分尺用。
·*1：需要定制。

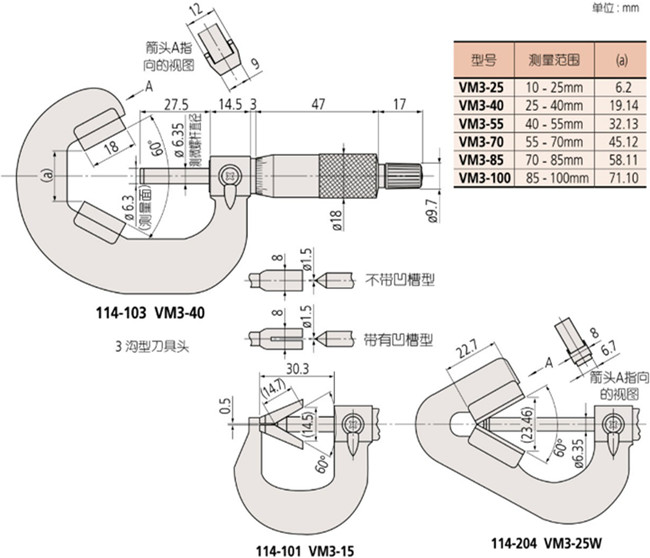

產品尺寸圖：
產品規格：
精度：
±（3+最大測量長度/25）μm（小數圓整）
平面度：114系列0.6μm（測微螺桿）、1.3μm（測砧）
不包括量化誤差
