日本三豐指針式百分表2960T，2系列背置活塞型指針式指示表單轉型、防震型，安裝在水平機器工作臺或檢測夾具上，用于普通指針式百分表不易讀數的狹小空間內。
177-2781-6361
日本三豐指針式百分表2960T，2系列背置活塞型指針式指示表單轉型、防震型，安裝在水平機器工作臺或檢測夾具上，用于普通指針式百分表不易讀數的狹小空間內。

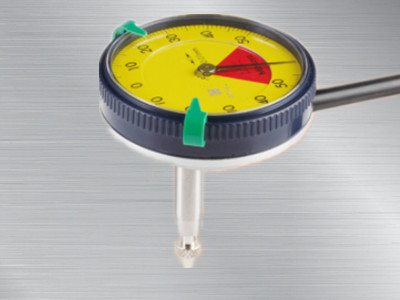

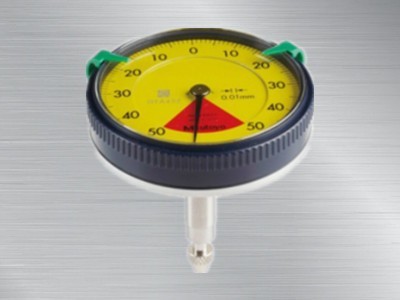

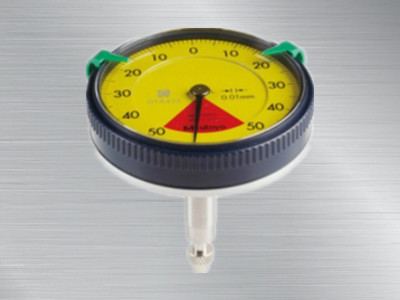

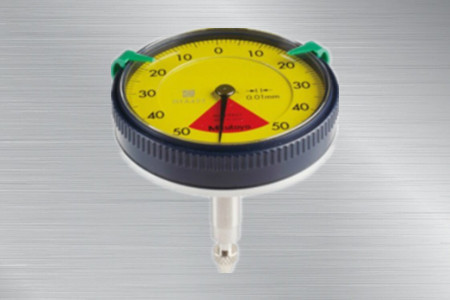

日本三豐指針式百分表2960T
2960T指針式百分表
日本三豐指針式百分表
產品特點：
背置活塞型指針式指示表
1.背置活塞型指針式量表適于安裝在水平機器工作臺或檢測夾具上，或用于普通指針式百分表不易讀數的狹小空間內；
2.2960T、2990T-10型采用三豐專有的防震裝置，具有很好的耐用性和防震性；
3.2990T-10型的分度值達到0.001mm。
產品參數：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
|||
|
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
||||||
|
2960T |
0.01mm |
1mm（1.27mm ） |
14μm |
4μm |
8μm |
- |
3μm |
50-0-50 |
1.4N以下 |
|
2990T-10 |
0.001mm |
0.1mm（0.14mm） |
5μm |
2μm |
2.5μm |
- |
1μm |
50-0-50 |
1.5N以下 |
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。
產品尺寸圖：
圖片解析：
|
貨號 |
A |
B |
C |
E |
F |
G |
H |
本機重量 |
|
2960T |
57 |
23.3 |
35.6 |
22.2 |
28.7 |
12.8 |
46 |
115 |
|
2990T-10 |
57 |
39.1 |
51 |
25.5 |
26.5 |
17.5 |
59.5 |
205 |
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。
*在止點擋板的作用的測針（標配），可以防止側桿超程時導致的指示表損壞。因此選擇小于7mm的測針時，需要使用墊圈（外徑至少為直徑7mm，內徑直徑為3mm，厚度約為0.5mm）安裝在測針和側桿之間。
