日本三豐指針式百分表1160T，1系列背置活塞型指針式指示表，置活塞型指針式量表適于安裝在水平機器工作臺或檢測夾具上，或用于普通指針式百分表不易讀數的狹小空間內，使用特有的防震結構的1960T指針式指示表具有很高的防震性能且經久耐用。
177-2781-6361
日本三豐指針式百分表1160T，1系列背置活塞型指針式指示表，置活塞型指針式量表適于安裝在水平機器工作臺或檢測夾具上，或用于普通指針式百分表不易讀數的狹小空間內，使用特有的防震結構的1960T指針式指示表具有很高的防震性能且經久耐用。

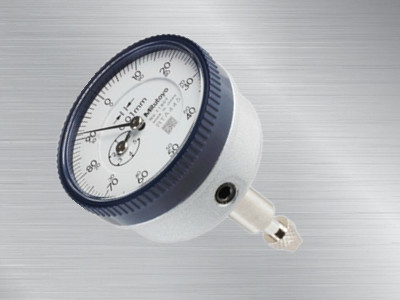

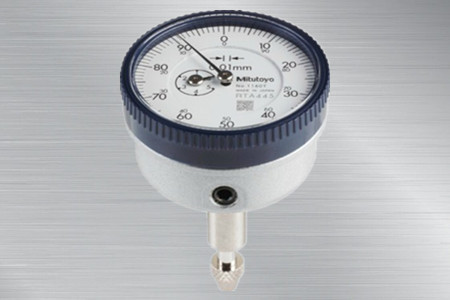

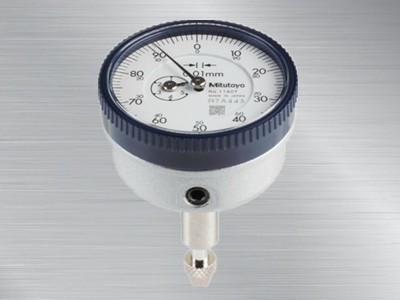

日本三豐指針式百分表1160T
1160T指針式百分表
日本三豐指針式百分表

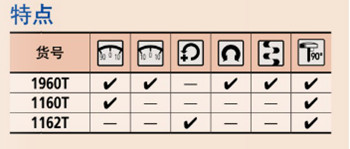

產品特點：
1.置活塞型指針式量表適于安裝在水平機器工作臺或檢測夾具上，或用于普通指針式百分表不易讀數的狹小空間內；
2.使用特有的防震結構的1960T指針式指示表具有很高的防震性能且經久耐用。
產品參數：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
|||
|
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
||||||
|
1960T |
0.01mm |
1mm（1.27mm ） |
14μm |
4μm |
8μm |
- |
3μm |
50-0-50 |
1.4N以下 |
|
1160T |
0.01mm |
5mm（1mm） |
16μm |
4μm |
8μm |
14μm |
3μm |
±0-100 |
1.4N以下 |
|
1162T |
0.01mm |
5mm（1mm） |
16μm |
4μm |
8μm |
14μm |
3μm |
100-0 |
1.4N以下 |

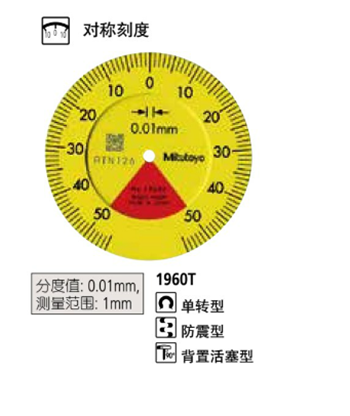

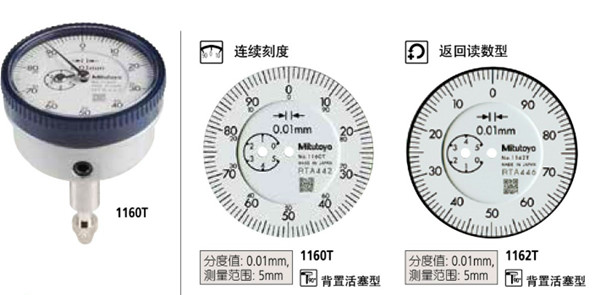

各型號表盤圖：

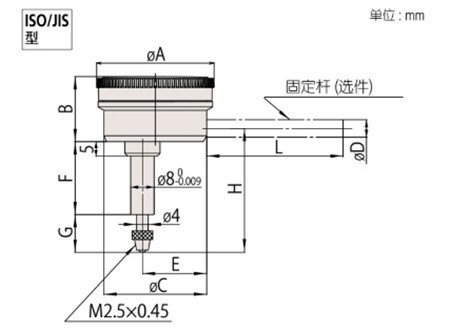

產品尺寸圖：
圖片解析：
|
貨號 |
A |
B |
C |
E |
F |
G |
H |
|
|
1160T |
40 |
22.1 |
35.6 |
22.2 |
25 |
13.8 |
43.3 |
|
|
1162T |
40 |
22.1 |
35.6 |
22.2 |
25 |
13.8 |
43.3 |
|
|
1960T |
40 |
22.1 |
35.6 |
22.2 |
28.7 |
12.8 |
46 |
*在止點擋板的作用的測針（標配），可以防止側桿超程時導致的指示表損壞。因此選擇小于7mm的測針時，需要使用墊圈（外徑至少為直徑7mm，內徑直徑為3mm，厚度約為0.5mm）安裝在測針和側桿之間。

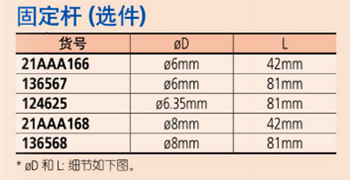

固定桿圖片：
