三豐Mitutoyo防冷卻液千分尺293-243-30，293系列MDC-100PX千分尺，測量范圍為 75-100mm，分度值為0.001mm，不帶有數據輸出功能，超高性能，隔熱裝置，表面護板部分，考慮到便于手持測量，采用了防滑形狀 (凸起形狀)，通過棘輪套管提高了單手的操作性；所有塑料元件均采用耐油性材料，電池壽命達到約2.4年。
177-2781-6361
三豐Mitutoyo防冷卻液千分尺293-243-30，293系列MDC-100PX千分尺，測量范圍為 75-100mm，分度值為0.001mm，不帶有數據輸出功能，超高性能，隔熱裝置，表面護板部分，考慮到便于手持測量，采用了防滑形狀 (凸起形狀)，通過棘輪套管提高了單手的操作性；所有塑料元件均采用耐油性材料，電池壽命達到約2.4年。

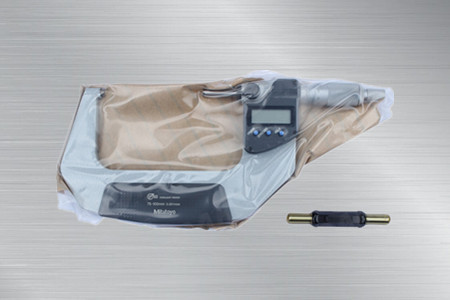

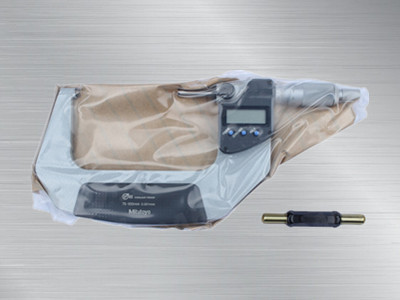

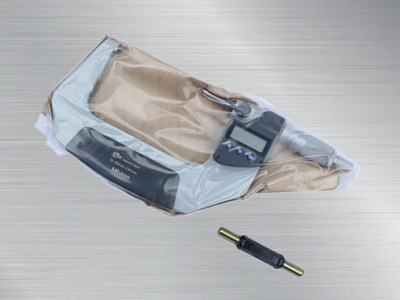

三豐Mitutoyo防冷卻液千分尺293-243-30
293-243-30千分尺
日本三豐防冷卻液千分尺
防冷卻液千分尺
293 系列
MDC-MX/MXT/PX/PXT
1.通過更換測砧，實現一把千分尺上的多個寬度的測量范圍；1.超高性能。
2.電池壽命達到約 2.4 年，可減少繁瑣的電池更換。
3.隔熱裝置，表面護板部分，考慮到便于手持測量，采用了防滑形狀 (凸起形狀)。
4.通過棘輪套管提高了單手的操作性。
5.所有塑料元件均采用耐油性材料。
6.帶有測量數據輸出功能的機型 (MDC-MX/MXT) 可建立統計過程控制系統和計量系統。
7.測量數據可轉換為鍵盤信號，直接輸入到市面在售的表格計算軟件的表格，具有便利的操作界面以及輸入工具。
8. 恒定測力的裝置有棘輪鎖緊式和棘輪套管式兩種。
9.測量面為硬質合金。
產品參數：
|
貨號 |
型號 |
測量范圍*1 |
精度 |
平行度 |
恒定測力的裝置 |
重量 |
|
帶有數據輸出功能 |
||||||
|
293-230-30 |
MDC-25MX |
0 - 25mm |
±1μm |
1μm |
棘輪鎖緊 |
270g |
|
293-231-30 |
MDC-50MX |
25 - 50mm |
330g |
|||
|
293-232-30 |
MDC-75MX |
50 - 75mm |
2μm |
470g |
||
|
293-233-30 |
MDC-100MX |
75 - 100mm |
±2μm |
625g |
||
|
293-250-30 |
MDC-125MX |
100 - 125mm |
［2+最大測量長度/100］(小數圓整 |
600g |
||
|
293-251-30 |
MDC-150MX |
125 - 150mm |
740g |
|||
|
293-252-30 |
MDC-175MX |
150 - 175mm |
±3μm |
800g |
||
|
293-253-30 |
MDC-200MX |
175 - 200mm |
970g |
|||
|
293-254-30 |
MDC-225MX |
200 - 225mm |
1110g |
|||
|
293-255-30 |
MDC-250MX |
225 - 250mm |
±4μm |
1270g |
||
|
293-256-30 |
MDC-275MX |
250 - 275mm |
1370g |
|||
|
293-257-30 |
MDC-300MX |
275 - 300mm |
1590g |
|||
|
293-234-30 |
MDC-25MXT |
0 - 25mm |
±1μm |
1μm |
棘輪套管 |
280g |
|
293-235-30 |
MDC-50MXT |
25 - 50mm |
340g |
|||
|
293-236-30 |
MDC-75MXT |
50 - 75mm |
2μm |
480g |
||
|
293-237-30 |
MDC-100MXT |
75 - 100mm |
±2μm |
635g |
||
|
不帶有數據輸出功能 |
||||||
|
293-240-30 |
MDC-25PX |
0 - 25mm |
±1μm |
1μm |
棘輪鎖緊 |
270g |
|
293-241-30 |
MDC-50PX |
25 - 50mm |
330g |
|||
|
293-242-30 |
MDC-75PX |
50 - 75mm |
2μm |
470g |
||
|
293-243-30 |
MDC-100PX |
75 - 100mm |
±2μm |
625g |
||
|
293-244-30 |
MDC-25PXT |
0 - 25mm |
±1μm |
1μm |
棘輪套管 |
280g |
|
293-245-30 |
MDC-50PXT |
25 - 50mm |
340g |
|||
|
293-246-30 |
MDC-75PXT |
50 - 75mm |
2μm |
480g |
||
|
293-247-30 |
MDC-100PXT |
75 - 100mm |
±2μm |
635g |
*1 ：最大測量長度為 125mm 以上的產品的原點設置屬于自由預設型。
產品尺寸圖：
|
型號 |
測量范圍 |
L |
a |
b |
c |
|
MDC-25MX/25PX |
0 - 25mm |
0 |
6.5 |
25 |
2.5 |
|
MDC-50MX/50PX |
25 - 50mm |
25 |
7.3 |
32.5 |
|
|
MDC-75MX/75PX |
50 - 75mm |
50 |
10.1 |
47 |
|
|
MDC-100MX/100PX |
75 - 100mm |
75 |
11.5 |
60 |
|
|
MDC-25MXT/25PXT |
0 - 25mm |
0 |
6.5 |
25 |
|
|
MDC-50MXT/50PXT |
25 - 50mm |
25 |
7.3 |
32.5 |
|
|
MDC-125MX |
100 - 125mm |
100 |
16.7 |
76 |
5.3 |
|
MDC-150MX |
125 - 150mm |
125 |
18.8 |
90 |
5.7 |
|
MDC-175MX |
150 - 175mm |
150 |
19.1 |
103 |
6.1 |
|
MDC-200MX |
175 - 200mm |
175 |
18.2 |
115 |
6.3 |
|
MDC-225MX |
200 - 225mm |
200 |
16.8 |
126 |
6.7 |
|
MDC-250MX |
225 - 250mm |
225 |
18 |
139 |
5.5 |
|
MDC-275MX |
250 - 275mm |
250 |
152 |
6.5 |
|
|
MDC-300MX |
275 - 300mm |
275 |
166
|
產品規格：
功能
原點設置 (ABS 絕對測量系統) :按原點按鈕，在當前測微螺桿位置重置 ABS 原點。根據尺寸不同，可設置原點值。
零點設置 (INC 增量測量系統)
短按 ZERO/ABS 按鈕，在當前測微螺桿位置顯示設置到零點，切換到增量測量模式，長按按鈕重置為
ABS 測量模式。
數據保持 :
可以保持顯示值。若解除此功能，在此之前設置定的調零位置或從原點位置開始的測量值會顯示出來，對于不易觀看顯示的位置測量非常便利。
測量數據輸出 *4:帶有測量數據輸出端子，可建立統計過程控制系統和計量系統。
*4 ：僅限 MDC-MX/MXT
自動電源開 / 關 :
若持續大約 20 分鐘不再使用時，液晶顯示會消失，但 ABS 測量長度系列的原點 (預設值) 尚處于記憶狀態。再次旋轉測微螺桿則可以恢復顯示。
錯誤警報 :
萬一顯示部出現溢出或者計算失誤時，顯示部會顯示出錯信息，測量功能會自動停止。在出錯狀態下
不能繼續測量。另外，電池電壓低下時，在進入不能測量的狀態之前電池標記會點亮，以提示電池將要耗盡。
功能鎖定 :
為防止因誤操作而改變原點位置，可鎖定 PRESET (原點設置) 功能和ZERO(調零)功能。
IP65 等級
等級 6: 防塵
不允許灰塵滲入
等級 5: 防噴射
從任何方向直接噴射的水不會產生負面影響
規格
分辨力 : 0.001mm
平面度 : 0.3?m
塵 / 水防護等級 : IP65 (IEC60529)*2
測力 : 5 ～ 10N
電池 : SR44 (1 個), 938882 用于數顯顯示(標準附件)
位置檢測方式 : 電磁感應式旋轉傳感器
電池壽命 :
正常使用情況下約為
2.4 年 (MDC-MX/MXT/PX/PXT)
標準附件 : 量桿 1 個 (測量范圍 25mm 規格除外)
扳手 (301336)
*2: 使用后需要做防銹處理
選件
僅支持帶數據輸出的型號 ：
帶有輸出開關的電纜 *3
1m: 05CZA662
2m: 05CZA663
USB Input Tool
USB-ITN-B (2m): 06AFM380B
U-WAVE-T 連接電纜 (160mm)
02AZD790B
腳踏開關用 : 02AZE140B
*3: 因與其他測量數據輸出功能的數顯千分尺的連接性沒有互換性，請注意。
