三豐指針式千分表3109S-10，3，4系列大表盤和長行程型，指示表表盤比較大，易于讀數，還提供更大測量范圍的型號，所有型號都標配有限值爪和鎖緊裝置。
177-2781-6361
三豐指針式千分表3109S-10，3，4系列大表盤和長行程型，指示表表盤比較大，易于讀數，還提供更大測量范圍的型號，所有型號都標配有限值爪和鎖緊裝置。

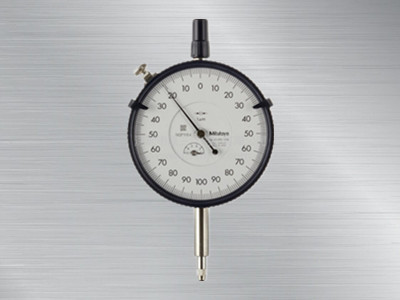

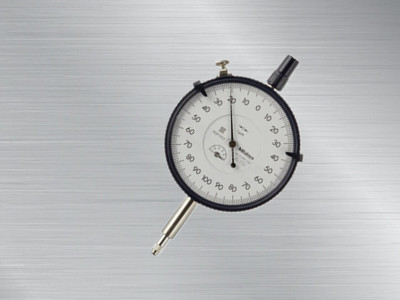

三豐指針式千分表3109S-10
3109S-10指針式千分表
日本三豐指針式千分表

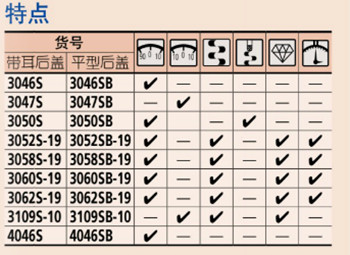

產品特點：
1.指示表的刻度盤比較大，易于讀數；
2.還提供更大測量范圍的型號；
3.所有型號都標配有限值爪和鎖緊裝置；
4.高強度淬火不銹鋼測桿，適于高強度測量；
5.硬質合金測針；
6.鎖緊裝置和測桿提升桿（選件）可裝在左側或右側，這些零件可輕易組裝而不需要借助工具。
*1：可與NO3046S,3047S,3050S,3109S-10和4046S連接。
產品參數：
|
貨號 |
分度值 |
測量范圍(測量范圍/ 心軸行程) |
精度 |
重復精度 |

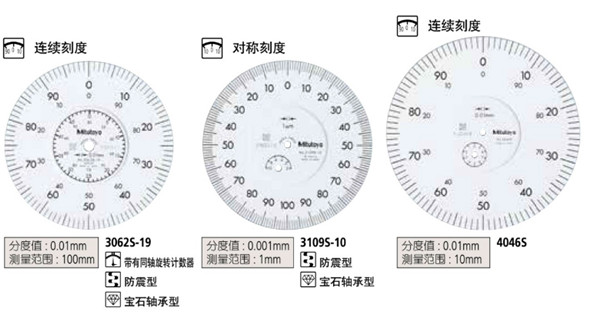

表盤讀數值 |
測力 |
||||
|
帶耳后蓋 |
平型后蓋 |
全程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
3046S |
3046SB |
0.01mm |
10mm（1mm） |
15μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
1.4N以下 |
|
3047S |
3047SB |
0.01mm |
10mm（1mm） |
15μm |
3μm |
5μm |
10μm |
3μm |
0-50-0 |
1.4N以下 |
|
3050S |
3050SB |
0.01mm |
20mm（1mm） |
20μm |
5μm |
8μm |
15μm |
4μm |
±0-100 |
2.0N以下 |
|
3052S-19 |
3052SB-19 |
0.01mm |
30mm（1mm） |
25μm |
7μm |
10μm |
15μm |
5μm |
±0-100 |
2.5N以下 |
|
3058S-19 |
3058SB-19 |
0.01mm |
50mm（1mm） |
30μm |
8μm |
10μm |
15μm |
5μm |
±0-100 |
3.0N以下 |
|
3060S-19 |
3060SB-19 |
0.01mm |
80mm（1mm） |
45μm |
9μm |
12μm |
20μm |
5μm |
±0-100 |
3.0N以下 |
|
3062S-19 |
3062SB-19 |
0.01mm |
100mm（1mm） |
50μm |
9μm |
12μm |
20μm |
5μm |
±0-100 |
3.2N以下 |
|
3109S-10 |
3109SB-10 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2μm |
4μm |
0. 5μm |
0-100-0 |
1.5N以下 |
|
4046S |
4046SB |
0.01mm |
10mm（1mm） |
15μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
1.4N以下 |
在垂直位置使用的長行程型（測針向下）。
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。

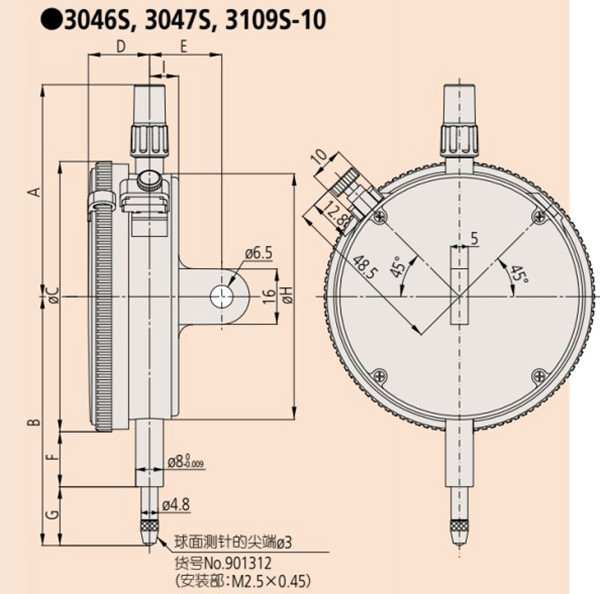

產品尺寸圖：
詳情：
|
貨號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量 |
|
|
帶耳后蓋 |
平型后蓋 |
||||||||||
|
3046S |
61.2 |
75.5 |
78 |
17.7 |
21 |
15.9 |
20.6 |
71 |
9 |
252 |
237 |
|
3047S |
61.2 |
75.5 |
78 |
17.7 |
21 |
15.9 |
20.6 |
71 |
9 |
252 |
237 |
|
3050S |
52.6 |
94 |
78 |
17.7 |
21 |
25.9 |
29.1 |
71 |
9 |
272 |
257 |
|
3052S-19 |
72.9 |
104.3 |
78 |
17.7 |
21 |
25.9 |
39.4 |
71 |
9 |
285 |
270 |
|
3058S-19 |
81.9 |
142.3 |
78 |
17.7 |
21 |
43.9 |
59.4 |
71 |
9 |
298 |
283 |
|
3060S-19 |
120.9 |
202.3 |
78 |
17.7 |
21 |
73.9 |
89.4 |
71 |
9 |
314 |
299 |
|
3062S-19 |
141.9 |
243.3 |
78 |
17.7 |
21 |
94.9 |
109.4 |
71 |
9 |
332 |
317 |
|
3109S-10 |
61.2 |
79 |
78 |
17.7 |
21 |
25.9 |
14.1 |
71 |
9 |
270 |
255 |
|
4046S |
61.2 |
84 |
92 |
21.5 |
21 |
18.9 |
19.4 |
71 |
9 |
345 |
330 |
*測針
*在安裝止點擋板的作用的測針（標配），可以防止測桿超程時導致的指示表損壞。因此，選擇小于7mm的測針時，需要使用墊圈（外徑至少為直徑7mm，內徑為直徑3mm，厚度約為直徑0.5mm）安裝在測針和測桿之間。
