TD8210/TD8220軟磁直流測試系統，是兩套專用于測量軟磁材料直流磁性能的裝置，由直流勵磁與測量主機、全自動測量軟件組成。測量直流參數：飽和磁通密度 Bs 、剩磁 Br 、矯頑力 Hc、起始磁導率 μi 、大磁導率 μm等。
177-2781-6361
TD8210/TD8220軟磁直流測試系統，是兩套專用于測量軟磁材料直流磁性能的裝置，由直流勵磁與測量主機、全自動測量軟件組成。測量直流參數：飽和磁通密度 Bs 、剩磁 Br 、矯頑力 Hc、起始磁導率 μi 、大磁導率 μm 等。

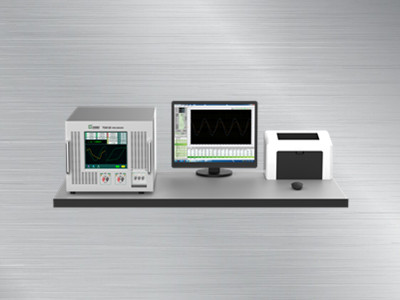

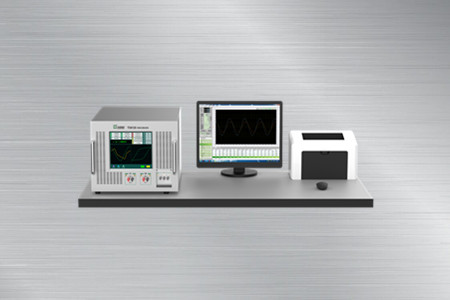

TD8210軟磁直流測試系統

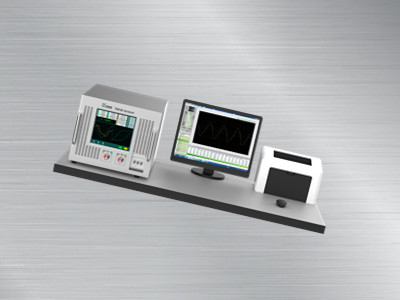

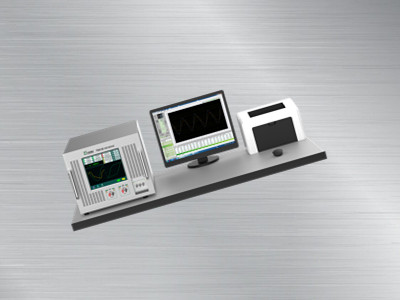

TD8220軟磁直流測試系統
軟磁直流測試系統
產品介紹：
1.TD8210和TD8220是兩套專用于測量軟磁材料直流磁性能的裝置，由直流勵磁與測量主機、全自動測量軟件組成。
2.兩套裝置均可直接繞線測量軟磁環樣或其他閉路樣品的直流磁性能，TD8220也可選配磁導計或螺線管測量開路樣品。
3.參考標準：GB/T 13012-2008、GB/T 3656-2008、GB/T 13888-2009、IEC 60404-4、IEC 60404-7等 。
功能特點：
1.裝置具有獨立的電參量校準功能，可通過高等級的電流表、磁通校準儀對其進行校準。
2.可將磁材的磁參量溯源至電學基本量，以保證測量數據的重復性、一致性、可比性和準確度。
3.內置先進的低零漂電子積分器取代傳統的沖擊檢流計，以消除非瞬時性誤差。
4.具有自動退磁功能，采用慢速逐級減幅退磁，衰減率可調，具有良好的退磁效果和重復性。
5.軟件功能強大，可自動保存數據，并可隨時查看所有測試參數、曲線 /
回線及結果。
6.采用了獨特的勵磁設計，實現超寬范圍的電流連續穩定調節和量值的準確測量。
7.掃描法測量不采用繼電器切換量程，避免了因觸點抖動而引起的磁場瞬變，使測量數據更準確、回線更光滑。

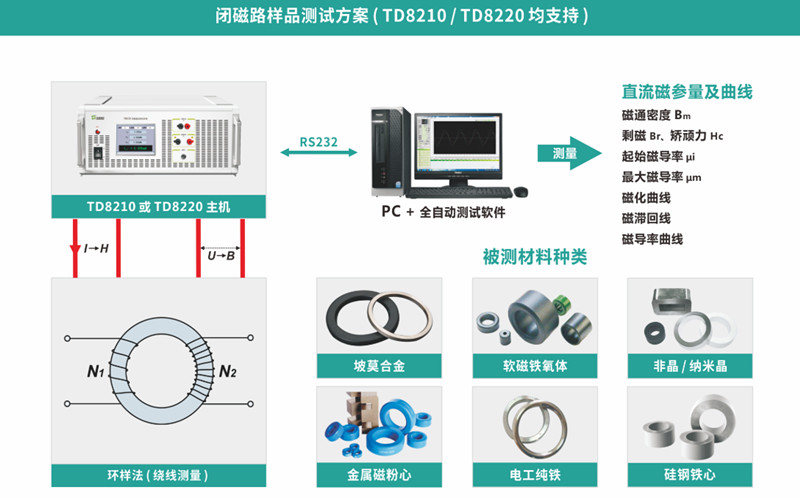

應用示意圖
產品規格：
勵磁與測量指標
|
產品型號 |
TD8210 |
TD8220 |
|
|
電流輸出 |
電流范圍 |
0~±6A |
0~±25A |
|
功率 |
120W |
1000W |
|
|
年準確度 |
±0.2% |
||
|
磁通測量 |
量程 |
500μWb、5mWb、25mWb |
|
|
漂移 |
±(0.05%*RG)/min或±1μWb/min二者取大值 |
||
|
年準確度 |
±0.3% |
磁參量的典型指標：
|
被測樣品 |
測量方法 |
被測參數 |
不確定度(k=2) |
重復性 |
|
環形樣品 |
模擬沖擊法 |
Bs |
±1.0% |
0.3% |
|
Br |
±1.0% |
0.3% |
||
|
Hc |
±1.0% |
0.5% |
||
|
μi |
±4.0% |
1.5% |
||
|
μm |
±2.0% |
1.0% |
||
|
開路樣品 |
磁導計(沖擊法) |
Bs |
±2.0% |
0.5% |
|
磁導計、電磁鐵 |
Bs |
±2.0% |
0.5% |
|
|
Br |
±2.0% |
0.5% |
||
|
Hc |
±2.0% |
0.5% |
||
|
螺線管 |
Hc |
±2.5% |
1.0% |
測量條件: T: (23±5)°C,環形試樣應為薄壁環，外徑與內徑之比應小于1.1。測試前環形試樣應先退磁。

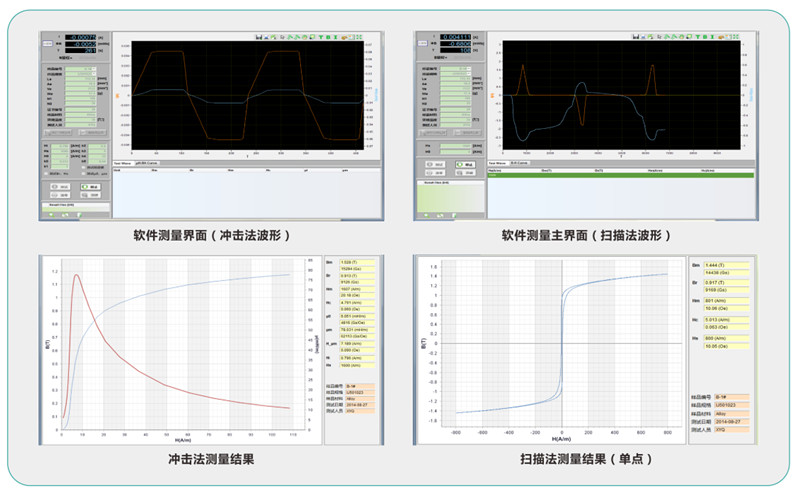

軟件界面
