TD8440多探頭表磁分布測試系統，測量范圍:0~2000 mT,最小分辯力:0.1mT,測量準確度±0.5%。多路霍爾探頭可同時采樣磁場數據，單路采樣速度達100點/秒，自動對樣品進行掃描，計算磁場分布，各極磁參量，繪制 2D、3D表磁分布曲線，適用于風電、水電系統中大型永磁轉子的表面磁場分布測量。
177-2781-6361
TD8440多探頭表磁分布測試系統，測量范圍:0~2000 mT,最小分辯力:0.1mT,測量準確度±0.5%。多路霍爾探頭可同時采樣磁場數據，單路采樣速度達100點/秒，自動對樣品進行掃描，計算磁場分布，各極磁參量，繪制 2D、3D表磁分布曲線，適用于風電、水電系統中大型永磁轉子的表面磁場分布測量。
特斯拉計
TD8440多探頭表磁分布測試系統
TD8440多探頭表磁分布測試系統
產品介紹：

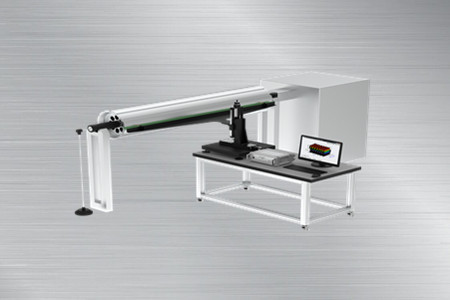

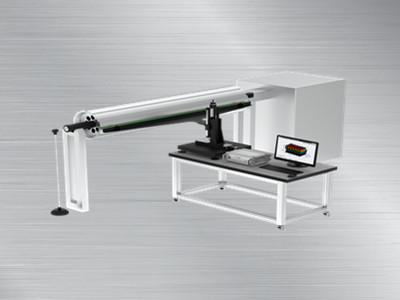

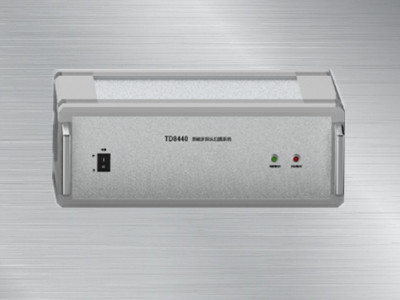

1.TD8440多探頭表磁分布測試系統，由多探頭測試平臺（內含電機控制裝置、霍爾探頭集成板）、測試主機、計算機、可移動式檢測臺組成。
2.掃描風電、水電系統中大型永磁轉子的表面磁場，分析磁場情況，繪制 2D、3D 分布曲線。
3.適用于永磁轉子廠家對磁性產品充磁或裝配情況進行評估，提高生產效率和產品質量。

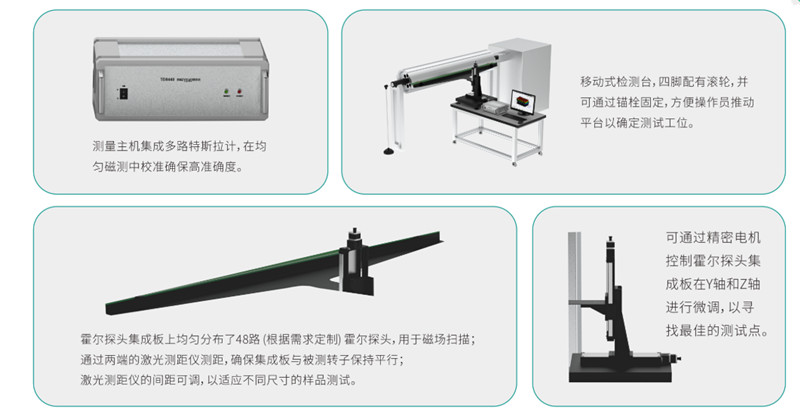

結構特點：
產品規格
|
特斯拉計 |
測量范圍 |
0~2000 mT |
|
分辨力 |
10μT |
|
|
顯示位數 |
六位十進制顯示 |
|
|
測量準確度 |
±0.5% |
|
|
霍爾片分布 |
48路霍爾片相同40mm直線均勻分布 |
|
|
平臺電機 |
XYZ軸行程范圍 |
200mmx200mm |
|
步進分辨率 |
0.4μm |
|
|
絕對定位精度 |
10μm |
|
|
調節細度 |
1mm |
|
|
重復定位精度 |
5μm |
備注:●霍爾探頭的路數與實際被測樣品有關。●用戶須提供轉子直徑、寬度,以及現場測試環境。

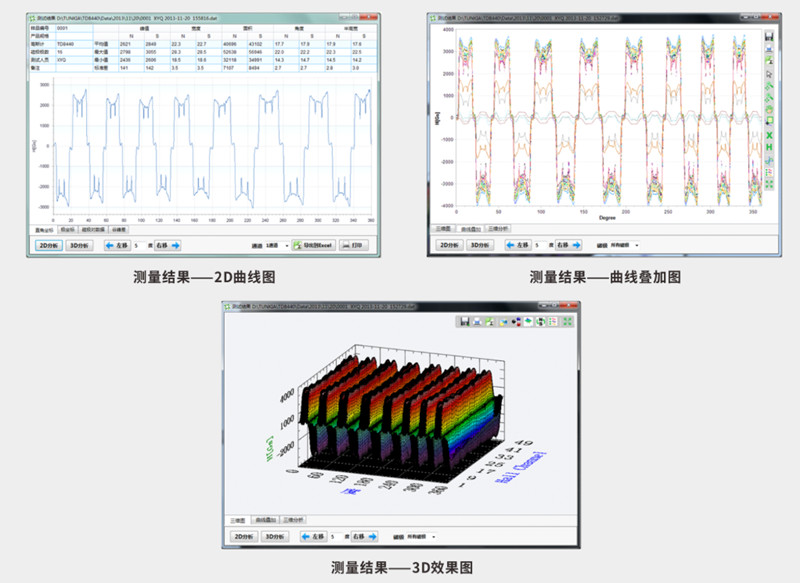

測試軟件界面：
應用案例：
