TD8450車用ABS磁性編碼器性能測試系統，測量范圍：0~2000mT，精度：±0.5%，自動測量多極磁環的表面磁束分布波形，磁極極數、磁通量峰值、單磁極偏差、總磁極偏差等磁參數；繪出 X-Y坐標曲線、極坐標曲線和 SD/TD 磁極誤差分布圖。專用于測試多極磁環密封圈（多應用于汽車 ABS 防抱死制動系統中）磁性能。
177-2781-6361
TD8450車用ABS磁性編碼器性能測試系統，測量范圍：0~2000mT，精度：±0.5%，自動測量多極磁環的表面磁束分布波形，磁極極數、磁通量峰值、單磁極偏差、總磁極偏差等磁參數；繪出 X-Y坐標曲線、極坐標曲線和 SD/TD 磁極誤差分布圖。專用于測試多極磁環密封圈（多應用于汽車 ABS 防抱死制動系統中）磁性能。
TD8450
車用ABS磁性編碼器性能測試系統

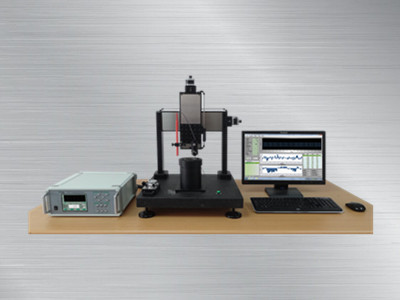

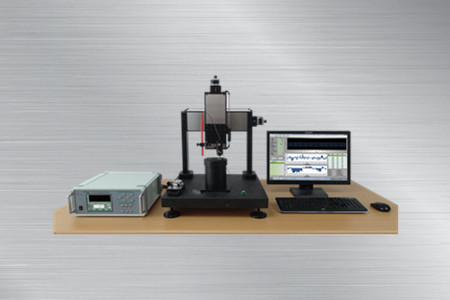

TD8450車用ABS磁性編碼器性能測試系統
產品介紹：
●TD8450車用ABS磁性編碼器性能測試系統，由測試主機、旋轉平臺、ABS測試探頭、高線性的霍爾探頭、及全自動軟件組成；
●測試多極磁環密封圈（多應用于汽車ABS防抱死制動系統中）的磁性能；
●可自動測量多極磁環的表面磁束分布波形、磁極極數、磁通量峰值、單磁極偏差、總磁極偏差等磁參數，并能自動繪制X-Y坐標曲線、極坐標曲線和SD/TD磁極誤差分布圖。
功能特點：
●旋轉平臺采用精密步進電機驅動，同心度達0.05mm，運行十分平穩。
● 表磁分布測量模式采樣最高50000點/圈，ABS測量模式時間分辨率為40 ns。
● 測量速度可調，表磁測量模式最快12秒/次，ABS測量模式轉速最高400轉/分。
● X-Y軸行程范圍大，并配有標尺，方便顯示ABS探頭到樣品的間隙。
● 探頭位置可通過按鍵控制XZ軸調整，也可通過遙控手柄精確控制。
●
ABS測量模式下，可一鍵自動測試，并設有超限報警功能，適合批量檢測。
● 表磁分布測量模式下，軟件能自動偵測磁極扇區零點，并優化對電機的控制，使啟動和停止點可完美重合。
產品規格
|
特斯拉計 |
測量范圍 |
0~2000 mT |
|
分辨力 |
0.1mT |
|
|
測量準確度 |
±0.5% |
|
|
平臺電機 |
W軸電機細分度 |
50000 |
|
同心度 |
0.05mm |
|
|
XZ軸行程范圍 |
200mmx200mm |
|
|
步進分辨率 |
0.4μm |
|
|
絕對定位精度 |
10μm |
|
|
重復定位精度 |
5μm |
|
|
最大樣品重量 |
5Kg |
備注:用戶需根據具體密封圈尺寸加工配套工裝。

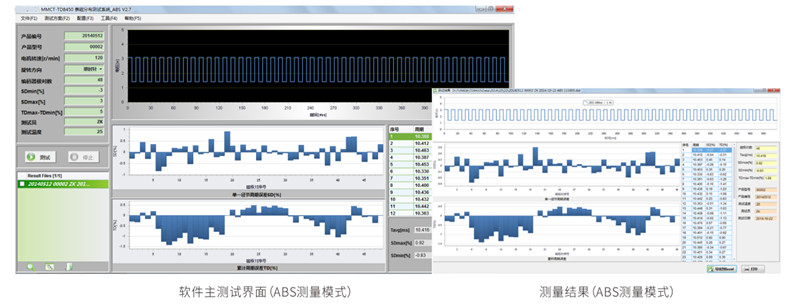

測試軟件界面：
