TD8510硅鋼片磁性能測試系統，測量頻率：40 Hz ～ 65 Hz，測量交流參數：磁通密度 Bm 、磁場強度 Hm 、磁極化強度 Jm 、比總損耗Ps，繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。測量方法：方圈法、單片法、及直接繞線或定制夾具測量硅鋼鐵芯。
177-2781-6361
TD8510硅鋼片磁性能測試系統，測量頻率：40 Hz ～ 65 Hz，測量交流參數：磁通密度 Bm 、磁場強度 Hm 、磁極化強度 Jm 、比總損耗Ps，繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。測量方法：方圈法、單片法、及直接繞線或定制夾具測量硅鋼鐵芯。

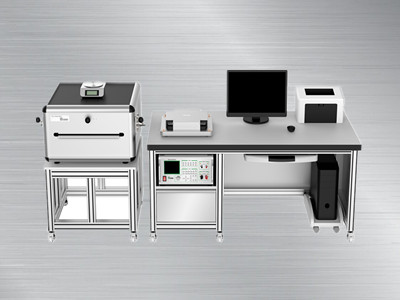

TD8510
TD8510硅鋼片磁性能測試系統
TD8510硅鋼片磁性能測試系統
產品介紹：

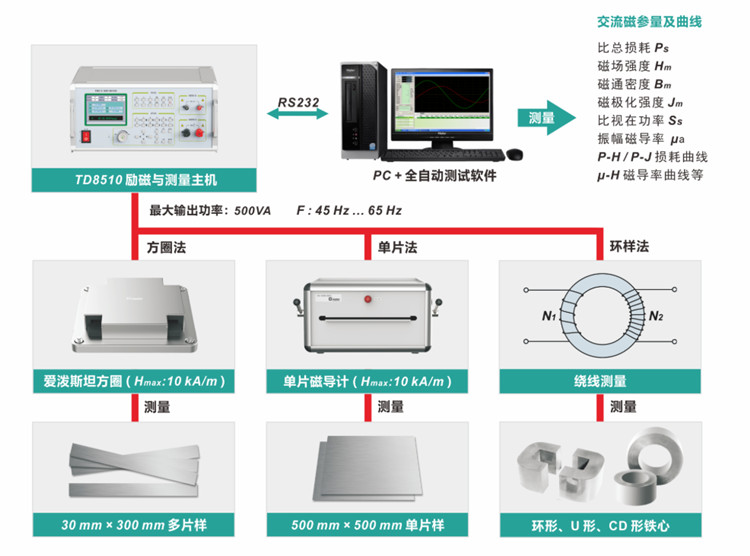

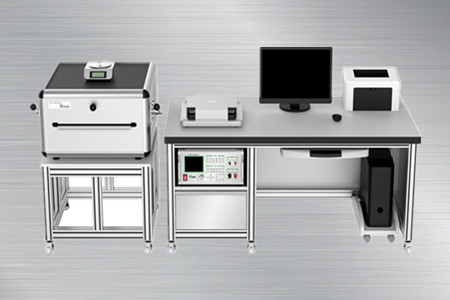

1.TD8510硅鋼片磁性能測試系統由勵磁與測量主機、愛潑斯坦方圈、單片磁導計 ( 選件 ) 、全自動測量軟件等組成。
2.可在 45 Hz ～ 65 Hz 的頻率范圍內測量取向型或無取向型硅鋼片、變壓器或電機鐵心的交流磁性能。
3.參考標準：GB/T 3655-2008、GB/T 13789-2008、IEC 60404-2、IEC 60404-3 等。
功能特點：
●具有獨立的電參量校準功能，可通過高等級的電學標準表對裝置進行校準。
●所有磁參量直接溯源至電學基本量以保證測量數據的重復性、一致性、可比性和準確度。
●勵磁源具有較強的輸出能力，有效勵磁功率達 500 VA，最大磁化場達 10 kA/m。
●可預設 Bm 或 Hm 對樣品進行交流逐級減幅退磁，具有良好的退磁效果和重復性。
● 配備專業軟件，由程序控制自動完成磁化、測量、獲取數據、繪制曲線等過程，大大提高了檢測效率。
●勵磁與測量主機、方圈、單片磁導計等均采用模塊化設計，方便升級或維修。
磁參量指標：
|
典型頻率點 |
被測磁參量 |
典型測試點 |
最佳不確定度(k=2) |
最佳重復性 |
|
50Hz/60Hz |
Hm |
10A/m~10kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B10...B10000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.9(P1.7)③ |
±0.5% |
0.2% |
測試條件:(23±5)°C,方圈法測量,測試前試樣應先退磁。
測量值的不確定度:根據測定框中裝入樣品方式和位置不同會產生1%~ 2%的偏差。
測量值的重復性:同一樣品放入指定位置并保持不再移動并進行反復測量,(獲得的重復數據)視為樣品的重復性。
備注:
①表格內給出的僅為參考測試點,實際樣品所能達到的Hm、Jm/ Bm、Ps指標與材料的性能、質量、測試頻率、測試電流及負載電壓有關。括號內為無取向鋼的典型測試點。
②B10指磁場為10 A/m的磁通密度。
③P0.1指磁通為0.1T時的損耗,以此類推。
電參量指標：
|
輸出能力 |
勵磁電壓 |
0.1Vpk～200Vpk |
|
勵磁電流 |
0.5 mApk～15Apk |
|
|
頻率范圍 |
45Hz～65Hz |
|
|
有效勵磁功率 |
0～500 VA |
|
|
測量能力 |
電壓測量最佳不確定度 |
±0.05%*RG④ |
|
電流測量最佳不確定度 |
±0.05%*RG④ |
|
|
有功功率測量最佳不確定度 |
±0.1%*FS⑤ |
備注：④RG為量程值，⑤FS=電壓力程值x電流量程值

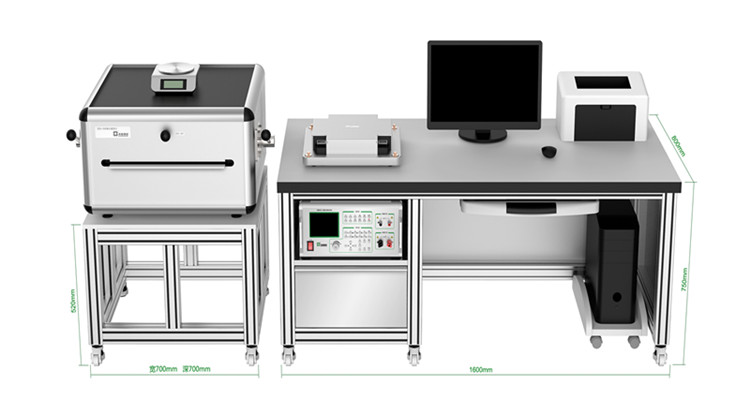

尺寸圖：
應用示意圖：
松本機電提供選型服務，1000多種產品型號，可根據客戶機械設備量身定制主軸及工量具專屬 解決方案。
松本機電擁有完整服務鏈，自主團隊可上門為您安裝調試，并且隨時提供電話支持及現場解答。
松本機電自有技術維修團隊，可提供上門維修服務，維修速度快，為您節省3倍的維修時間，讓您售后無憂。
松本機電選用NAKANISHI品牌，10年專注主軸、工量具領域，品牌授權，原廠證明、報關清單、原產地證明，三證齊全，原裝正品保障。
松本機電通過持續不斷的國際技術交流，層層攻克技術難題，自有工程師團隊，具備設計及開發能力和自動化整合的技術。
