• TD8515電工鋼片磁性能測量裝置
• TD8515電工鋼片磁性能測量裝置

       產品介紹：

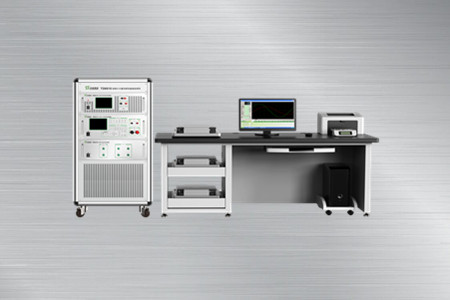

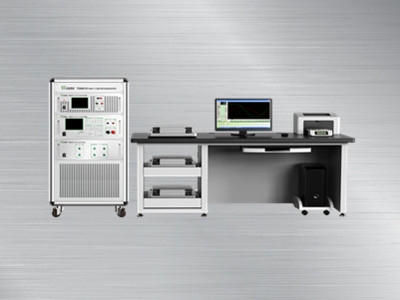

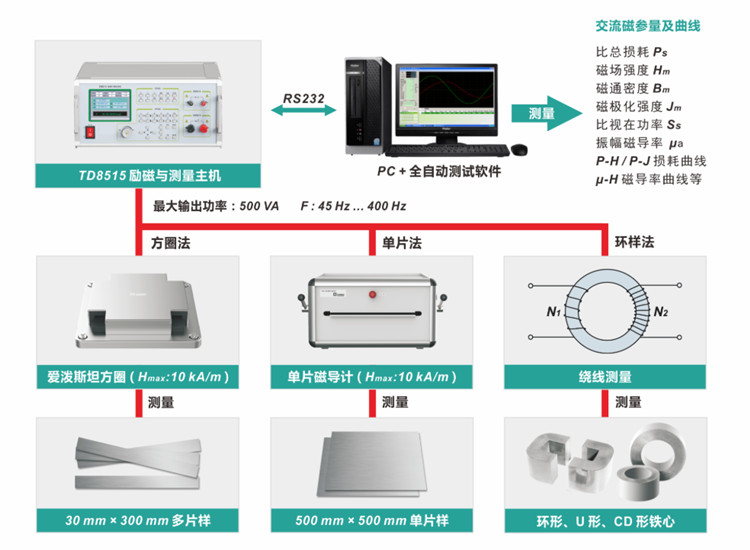

      1.TD8515電工鋼片磁性能測量裝置由勵磁與測量主機、愛潑斯坦方圈、單片磁導計 ( 選件 ) 、全自動測量軟件等組成。

　　2.可在 45 Hz ～ 400 Hz 的頻率范圍內測量取向型或無取向型硅鋼片、變壓器或電機鐵心的交流磁性能。

　　3.參考標準：GB/T 3655-2008、GB/T 13789-2008、IEC 60404-2、IEC 60404-3 等。

       功能特點：

       ●具有獨立的電參量校準功能，可通過高等級的電學標準表對裝置進行校準。

　　●所有磁參量直接溯源至電學基本量以保證測量數據的重復性、一致性、可比性和準確度。

　　●勵磁源具有較強的輸出能力，有效勵磁功率達 500 VA，最大磁化場達 10 kA/m。

　　●單片樣的磁場測量可選 M.C 法、H-Coil 法、兼容 M.C 法和 H-Coil 法三種方案。

　　●可預設 Bm 或 Hm 對樣品進行交流逐級減幅退磁，具有良好的退磁效果和重復性。

　　●配備專業軟件，由程序控制自動完成磁化、測量、獲取數據、繪制曲線等過程，大大提高了檢測效率。

　　●勵磁與測量主機、方圈、單片磁導計等均采用模塊化設計，方便升級或維修。

     磁參量指標：

        測試條件:(23±5)°C,方圈法測量,測試前試樣應先退磁。

　　備注:①表格內給出的僅為參考測試點,實際樣品所能達到的Hm、Jm/ Bm、Ps指標與材料的性能、質量、測試頻率、測試電流及負載電壓有關。括號內為無取向鋼的典型測試點。

　?、贐10指磁場為10 A/m的磁通密度。

　?、跴0.1指磁通為0.1T時的損耗,以此類推。

         電參量指標：

    備注：④RG為量程值，⑤FS=電壓力程值x電流量程值
