TD8520/TD8525電工鋼片寬頻交流磁性測量系統，測量頻率：45 Hz ～ 20 kHz，測量交流參數：磁通密度 Bm、磁場強度 Hm、磁極化強度 Jm、比總損耗Ps，繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。測量取向型或無取向型電工鋼片、變壓器或電機鐵芯交流磁性能。
177-2781-6361
TD8520/TD8525電工鋼片寬頻交流磁性測量系統，測量頻率：45 Hz ～ 20 kHz，測量交流參數：磁通密度 Bm、磁場強度 Hm、磁極化強度 Jm、比總損耗Ps，繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。測量取向型或無取向型電工鋼片、變壓器或電機鐵芯交流磁性能。

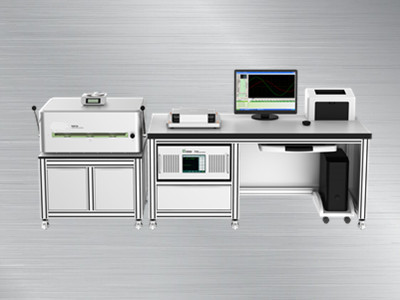

電工鋼片寬頻交流磁性測量系統
TD8520電工鋼片寬頻交流磁性測量系統
TD8525電工鋼片寬頻交流磁性測量系統
產品介紹：
1.TD8520/TD8525是兩款專用于測量電工鋼片寬頻交流磁性能的裝置。
2.由勵磁與測量主機、愛潑斯坦方圈、單片磁導計 ( 選件 )、全自動測量軟件等組成。
3.可在 45 Hz ～ 20 kHz 的寬頻范圍內，測量取向型或無取向型電工鋼片、變壓器或電機鐵心的交流磁性能。
4.參考標準：GB/T 3655-2008、GB/T 13789-2008、GB/T 10129-201X、IEC 60404-2、IEC 60404-3、IEC
60404-6 等。
功能特點：
●具有獨立的電參量校準功能，可通過高等級的電學標準表對裝置進行校準。
●所有磁參量直接溯源至電學基本量以保證測量數據的重復性、一致性、可比性和準確度。
●勵磁源具有較強的輸出能力，700 T方圈產生的最大磁化場均可達30 kA/m ( TD8525 )。
●單片樣的磁場測量可選 M.C 法、H-Coil 法、兼容 M.C 法和 H-Coil 法三種方案。
●可預設 Bm 或 Hm 對樣品進行交流逐級減幅退磁，具有良好的退磁效果和重復性。
●配備專業軟件，由程序控制自動完成磁化、測量、獲取數據、繪制曲線等過程，大大提高了檢測效率。
●諧波功能 ( 選件 )：勵磁輸出可加載 2 ～ 63 次幅度與相位均可調的諧波，方便用戶進行諧波影響量試驗。
●復雜波形（ 選件 ）：用戶可自定義如三角波、階梯三角波、方波等復雜波形，進行影響量試驗。
磁參量指標：
|
典型頻率點 |
被測磁參量 |
典型測試點① |
最佳不確定度(k=2) |
最佳重復性 |
|
50Hz/60Hz |
Hm |
1A/m~10kA/m(TD8520) 1A/m~30kA/m(TD8525) |
±0.3% |
0.1% |
|
Jm/Bm |
B5...B10000②(TD8520) |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.9(P1.7)③ |
±0.5% |
0.2% |
|
|
400Hz |
Hm |
1A/m~5kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B5...B5000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.7(P1.5)③ |
±0.5% |
0.2% |
|
|
1KHz④ |
Hm |
1A/m~2.5kA/m |
±0.5% |
0.2% |
|
Jm/Bm |
B5...B800(B2500)② |
±0.5% |
0.2% |
|
|
Ps |
P0.1...P1.5(P1.0)③ |
±1.0% |
0.3% |
|
|
10KHz④ |
Hm |
10A/m~100A/m |
±1.0% |
0.3% |
|
Jm/Bm |
B5...B20(B100)② |
±1.5% |
0.5% |
|
|
Ps |
P0.1...P0.5③ |
±2.0% |
0.5% |
|
|
20KHz④ |
Hm |
1A/m~50A/m |
±1.5% |
0.5% |
|
Jm/Bm |
B5...B50② |
±2.0% |
0.5% |
|
|
Ps |
P0.1...P0.2③ |
±4.0% |
1.0% |
測試條件:(23±5)°C,方圈法測量,測試前試樣應先退磁。
測量值的不確定度:根據測定框中裝入樣品方式和位置不同會產生1%~ 2%的偏差。
測量值的重復性:同一樣品放入指定位置并保持不再移動并進行反復測量,(獲得的重復數據)視為樣品的重復性。
備注:
①表格內給出的僅為參考測試點,實際樣品所能達到的Hm、Jm/ Bm、Ps指標與材料的性能、質量、測試頻率、測試電流及負載電壓有關。括號內為無取向鋼的典型測試點。
②B5指磁場H為5 A/m的磁通密度值。
③P0.1指磁通B為0.1T時的比總損耗值,以此類推。
④中高頻測試時，須選用對應頻率的愛波斯坦方圈。
電參量指標：
|
輸出能力 |
型號 |
TD8520 |
TD8525 |
|
勵磁電壓 |
0.1Vpk～200Vpk |
||
|
勵磁電流 |
0.5 mApk～15Apk 0.5mApk～ 45Apk |
||
|
頻率范圍 |
45Hz...1kHz...10kHz...20kHz可選 |
||
|
有效勵磁功率 |
0～500 VA |
0～1500VA |
|
|
諧波加載 |
2...15...63次可選 |
||
|
測量指標 |
頻率范圍 |
電流電壓測量最佳不確定度 |
功率測量最佳不確定度 |
|
45Hz≤F≤400Hz |
±0.05%*RG⑤ |
±0.1%*FS⑥ |
|
|
400 |
±0.1%*RG⑤ |
±0.2%*FS⑥ |
|
|
1kHz |
±0.5%*RG⑤ |
±1.0%*FS⑥ |
|
|
10kHz |
±1.0%*RG⑤ |
±2.0%*FS⑥ |
備注：⑤RG為量程值，⑥FS=電壓量程值x電流量程值
選型指南：
選型舉例：TD8525-223表示，工作頻率為45Hz~10KHz;勵磁輸出可加載2~63次標準諧波及各種復雜波形；單片樣磁場強度測量同時支持M.C和H-Coil。

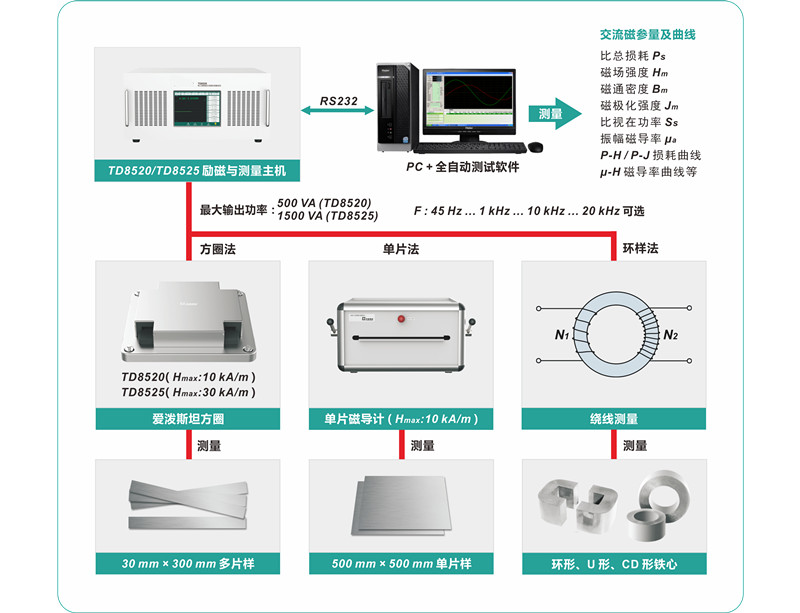

應用示意圖：
