TH2100單相高精度功率分析儀，該儀器能精確獲取 DC～1 MHz 范圍內的電壓、電流、功率、頻率、相位、波形、功率因數、諧波、噪聲等電參量，佳準確度達 0.05 級。適用于磁性材料測量及相關磁測量儀器校準，如軟磁交流/直流測試系統等。
177-2781-6361
TH2100單相高精度功率分析儀，該儀器能精確獲取 DC～1 MHz 范圍內的電壓、電流、功率、頻率、相位、波形、功率因數、諧波、噪聲等電參量，佳準確度達 0.05 級。適用于磁性材料測量及相關磁測量儀器校準，如軟磁交流/直流測試系統等。

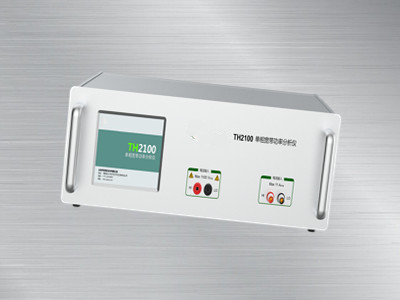

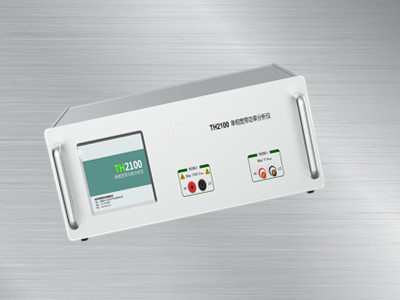

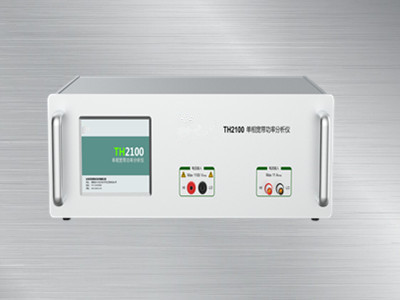

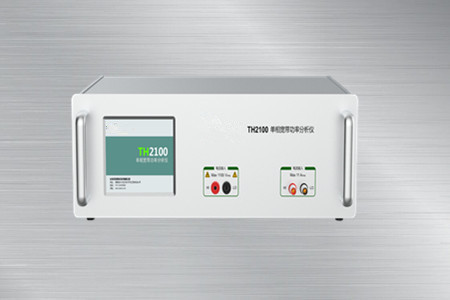

TH2100單相高精度功率分析儀
單相高精度功率分析儀
TH2100單相高精度功率分析儀
產品介紹：
1.該儀器能精確獲取 DC～1 MHz 范圍內的電壓、電流、功率、頻率、相位、波形、功率因數、諧波、噪聲等電參量，佳準確度達 0.05 級。
2.適用于磁性材料測量及相關磁測量儀器校準，如軟磁交流/直流測試系統等。
3.適用于獲取供電網絡與負載的參數，分析鐵芯、濾波器、電感器、鎮流器、電機、變頻器、變壓器、照明設備等器件的性能。
4.該儀器可在能耗、效率、可靠性、電磁兼容性、整個生命周期的成本等方面優化您的產品。
產品特性：
1.電壓與電流測量之間的組延遲小于 3 ns，在高頻與低功率因數下保持了高的測量水準；
2.諧波分析：2 ～ 64 次諧波測量，分析各次諧波的含量、總諧波失真，繪制諧波直方圖；
3.其他功能：波形顯示 ( 示波器 )、相量圖顯示、電量穩定度測試、數據統計分析等；
4.高可靠性：電壓 / 電流測量回路相互獨立并隔離，并具有過壓過流保護功能；
5.人機功能：大尺寸液晶彩屏，量值顯示直觀，采用全觸摸操作，使用十分便捷。
產品規格：
交流電量測量
|
交流電壓量程( ACV ) |
交流電流量程(ACI ) |
|
1Vrms (3Vpk) |
2 mArms (6mApk) |
|
10Vrms (30Vpk) |
20 mArms ( 60mApk) |
|
100Vrms (300Vpk) |
200 mArms ( 600mApk) |
|
1000Vrms (3000Vpk) |
2 Arms ( 6Apk) |
|
|
10 Arms (30Apk) |
|
頻率范圍(Hz) |
電壓電流年不確定度 |
功率年不確定度 |
|
DC |
0.03+0.02 |
0.06+0.04 |
|
5≤F≤40 |
0.12+0.08 |
0.2+0.1 |
|
40 |
0.1+0.05 |
0.1+0.1 |
|
100 |
0.1+0.1 |
0.2+0.1 |
|
10k |
0.1+0.1 |
0.2+0.1 |
|
100k |
0.4+0.4 |
0.8+0.4 |
電壓測量范圍:100 mVrms ~ 1100 Vrms ( 3300Vpk )
電流測: 量范圍:200 μArms ~ 11 Arms (33Apk)
手動/自動量程換擋,6位十進制顯示
頻率范圍:5.0000 Hz ~ 1.0000 MHz,準確度:土0.01%
相位范圍:0.000° ~ 359.999,準確度:土0.15°(5Hz~ 100kHz),士0.6° (100 kHz~ 1
MHz)
工作頻率： DC ～ 1 MHz，佳準確度達 0.05 級
諧波分析：2 ～ 64 次諧波測量
其他功能：波形顯示、相量圖顯示、電量穩定度測試等。
備注:①RD為讀數值,②RG為量程值③FS=電壓量程值X電流量程值
