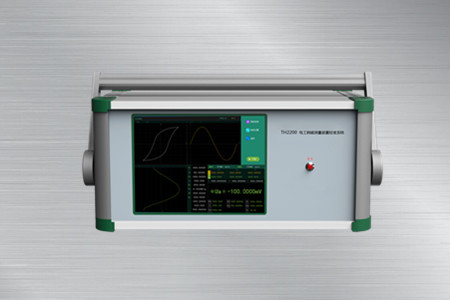

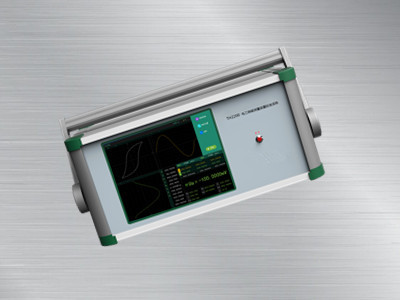

• TH2200電工鋼磁測量裝置校準系統

         產品介紹：

        TH2200是一款專用于電工鋼磁測量裝置溯源校準的儀器，并可送檢到計量部門或具有資質的第三方檢測機構獲得校準證書，其絕對測量不確定度已遠超目前全球主流商業化磁測量裝置的準確度(至少3倍以上，但不包含SST單片磁導計和愛潑斯坦方圈等磁導計所產生的誤差)。

　　該系統實現了將磁參量溯源到基本的電磁學物理量上，并分磁化過程（通過觀測交流電流中的直流分量判斷裝置交流勵磁是否合格），突破性地采用低功率因素下的損耗溯源技術和弱信號的超低噪聲放大技術解決了H-coil法的磁測量裝置校準難題，還配置了三軸磁通門測量環境磁場（包含地磁場和工頻交變磁場等），以便確定環境對磁測量的影響。它是校準電工鋼磁測量裝置的理想選擇。

       主要應用：
　　1.校準采用M.C法(電流測量法)原理制造的方圈法或單片法的磁測量裝置。

　　2.校準采用H-coil法(磁場線圈法) 原理制造的電工鋼磁測量裝置。

　　3.磁材料新產品開發、大宗產品交貨與驗收時，測量數據確認。

　　4.配合高穩定的勵磁電源，組建高精度磁測量系統。

　　功能特點：

    1.電參數可同時測量電壓、電流、頻率、相位、功率 ( 有功、無功、視在 ) 、功率因數、波形系數、波峰系數等。

　　2.具有平均值、峰值、有效值三種測量模式，且可全自動切換量程，最佳測量不確定度達0.01級。

　　3.用戶只需要輸入樣品參數，即可測量 H、B、J、Ps、Hc、Br、μ 等磁參量 ( 多種單位可選 ) 。

　　4.繪制 B-H、μ-H 曲線，記錄退磁曲線，評估退磁效果 ( 退磁性能對低磁感測量準確度影響很大 ) 。多套損耗分離方案供客戶選擇。

　　5.獨特的低功率因數功率測量與溯源技術，確保高頻與高磁感下鐵損測量精準。

　　6.可分析 DC ～ 64 次電壓、電流、功率諧波分量，測量總諧波失真因數 ( THD ) 以及波形系數。

　　7.諧波測量帶寬高達 1 MHz，諧波分析還有直方圖、百分比、測量值、波形圖等多種方式可選。

　　8.可實時顯示一次I( t )、H( t )，二次U( t ),B( t )波形，分析磁測儀的磁化過程。

　　9.系統有內、外同步方式選擇，可實現與電工鋼磁測量裝置同步測試，提高系統精度。

　　10.10.4 寸高清彩色觸摸屏，提供多種界面風格，量值顯示直觀，操作便捷。

　　11.豐富的通訊接口：RS232/USB/LAN，方便組建自動測試系統，配備專業軟件可實現數據管理與打印。

         產品規格：

          電參數指標：

   準確度指標

       1.功率測量范圍:電壓量程與電流量程的組合

　　2.功率因素范圍1.000...0.000...1.000

　　3.備注:①RD為讀數值,②RG為量程值，FS=電壓量程值X電流量程值

     環境磁場測量
