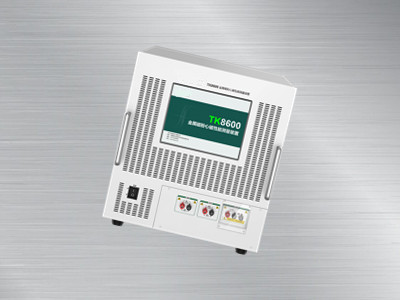

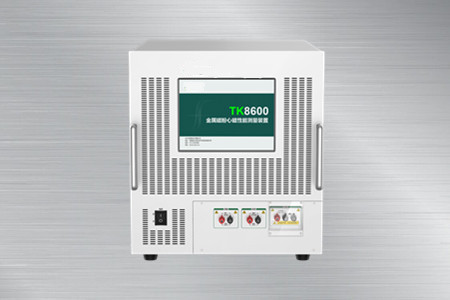

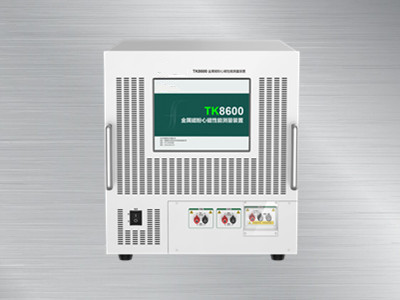

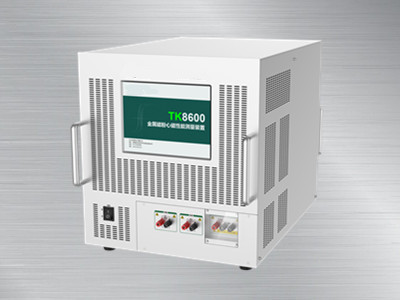

• TK8600金屬磁粉心磁性能測量裝置
• TK8600金屬磁粉心磁性能測量裝置

          產品介紹：

　　1.TK8600，專用于測量金屬磁粉心磁性能的裝置。其內置交流勵磁電源、直流勵磁電源、交直流磁測量單元。

　　2.可配接計算機及專業測試軟件，在DC，AC 20 Hz～200 kHz，DC+AC三種模式下全自動測量金屬磁粉心環形樣品的磁性能。

　　3.具有操作便捷、測量快速、重復性好、可靠性高等特點。

　　4.適用于磁材制造商或應用單位對磁粉心材料進行全面的性能分析。

　　功能特點：

　  1.裝置具有獨立的電參量校準功能，可通過高等級的電學標準器對其進行校準。

　　2.將磁參量溯源至電學基本量，以保證測量數據的重復性、一致性、可比性和準確度。

　　3.標準樣品僅適用于測量數據的比對，不得用于對本裝置進行校準。

　　4.裝置可通過數字反饋的方式來鎖定B和H，并保持磁感波形正弦。

　　5.裝置在全頻率范圍內測試，測量結果可保證較好的準確性和重復性。

　　6.配備專業軟件，除放置樣品和設置參數外，整個測試過程可全自動完成。

　　7.軟件操作簡便，并且具有強大的數據管理功能，方便查看歷史數據和報告導出。

　　主要應用
　   1.測試方法：直接繞線測量金屬磁粉心環形樣品。

　　2.全面的交流磁性能分析：可在20 Hz～200 kHz頻率范圍內測量磁通密度Bm、磁場強度Hm、磁極化強度Jm、比總損耗Ps、幅值磁導率μa、損耗角δ、

　　波形因數等；并繪制磁特性曲線如磁滯回線、Ps-Hm、Ps-Bm、Hm-Bm曲線等。

　　3.磁導率掃頻測試：可在20 Hz～200 kHz范圍內，預設頻率測試范圍、頻率步進點、磁場測試點，進行掃頻測試，繪制μi-F磁導率-頻率曲線。

　　4.直流偏磁試驗：可在交流磁化場的基礎上疊加一定量的直流磁場，用戶可預設直流磁場產生的磁感，以進行直流偏磁的影響試驗。

　　參考標準
       1.GB/T 3658-2008《軟磁材料交流磁性能環形試樣的測量方法》

　　2.GB/T 13012-2008《軟磁材料直流磁性能的測量方法》

　　3.GB/T 20874-2007《磁性零件有效參數的計算》

　　4.IEC 60404-6《磁性材料 第6部分：用環形試樣在20Hz～200kHz頻率范圍測量軟磁金屬和粉末材料的磁性能的方法》

　　5.IEC 60404-4《磁性材料 第4部分：軟磁材料直流磁性能的測量方法》

         產品規格：

        電參量標準

備注：①RG為量程值，②FS=電壓量程值X電流量程值

磁測量的典型指標：

備注:①表格給出的僅為參考測試點，實際測試時樣品所能達到的Hm、Jm/ Bm、Ps等指標與材料的性能、質量、測試頻率、測試電流、負載電壓 等均有關。②P0.01指磁通B為0.01T時的比總損耗值，以此類推。③B10指磁通B為10A/m時的比總損耗值，以此類推。
