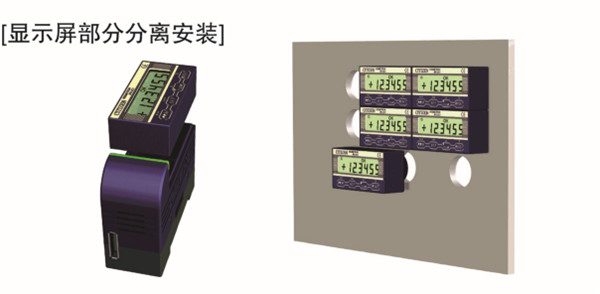

西鐵城CITIZEN顯示器IPD-SC1R,西鐵城比測探針，只有煙盒大小的超小型顯示器，顯示屏部分可以分離安裝；最小讀取周期1msec內最多可以高速存儲2048個數值。
177-2781-6361
西鐵城CITIZEN顯示器IPD-SC1R,西鐵城比測探針，只有煙盒大小的超小型顯示器，顯示屏部分可以分離安裝；最小讀取周期1msec內最多可以高速存儲2048個數值；多個顯示器連接時可進行同時控制；相連接的多個顯示器之間可自由進行四則運算。
IPD-SC1R顯示器

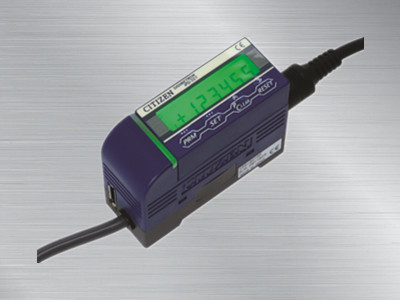

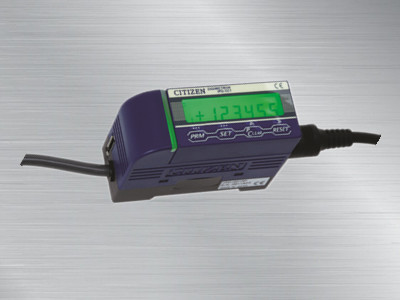

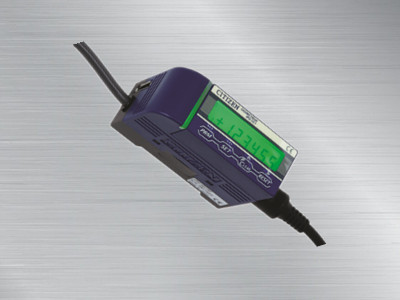

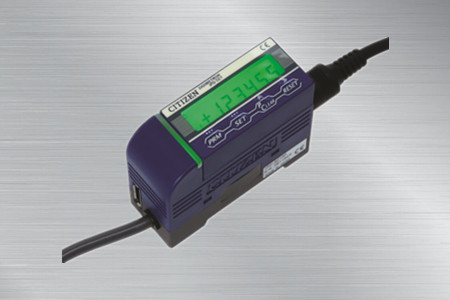

西鐵城CITIZEN顯示器IPD-SC1R
西鐵城CITIZEN顯示器
產品特性：
1.本測定器采用光電檢出方式檢出中心軸的直線移動量并轉為數據。
2. 與以往的表盤式計測器所采用的回轉角度轉換為長度的計測方式不同，本測定器全測定范圍內都可以得到高精度的測定值。
3.另外，檢測器與顯示器分離的方式，適合用于機械的組立。多種顯示和控制用顯示器可供選擇，具備單一測定、和差演算、峰值對峰值、3段精度顯示等功能可滿足各種測量需求。
產品特點：
1.最小讀取周期1msec內最多可以高速存儲2048個數值。
每個顯示器內部均可存儲2048個讀取值，最快可在1msec周期內存儲完成。
存儲后可以利用RS232C進行外部輸出，此功能可用于形狀測定
2.多個顯示器連接時可進行同時控制。
當多個顯示器同時連接時，可利用外部信號控制同時將每個顯示器的數據同步歸零或同步存儲。另外，可根據分組狀況，分別對每組多個的顯示器進行同時控制
3.相連接的多個顯示器之間可自由進行四則運算
母機可以收集所有子機的數據進行運算、顯示或輸出。例如，可以求三臺的平均值或16臺的總和等等。另外還可以將各個顯示器的數值設定為常數。
產品規格：
|
形式 |
IPD-SC1RP母機 |
IPD-SC1RC子機 |
|
電源電壓 |
DC12-24V±10% |
|
|
消費電流 |
200MA以下 |
|
|
顯示 |
極性及6位數、模式顯示、綠/紅色LCD背景燈 |
|
|
顯示分辨率 |
0.1/0.5/1/5/10um※1 |
|
|
顯示范圍 |
-99.9999--+99.9999mm |
|
|
量子化誤差 |
±1digit |
|
|
應答速度 |
2000mm/sec（使用0.5um分辨率檢測器時） |
|
|
檢測器接入數 |
1ch |
|
|
鏈接臺數上限 |
16臺（1臺母機+15臺子機） |
|
|
歸零方式 |
前面板按鍵或外部信號、RS連接線輸入均可 |
|
|
預設值功能 |
極性及6位數 |
|
|
數據保持 |
外部信號顯示或者自身數據的保持 |
|
|
測定方向切換 |
+/-（可根據設定切換） |
|
|

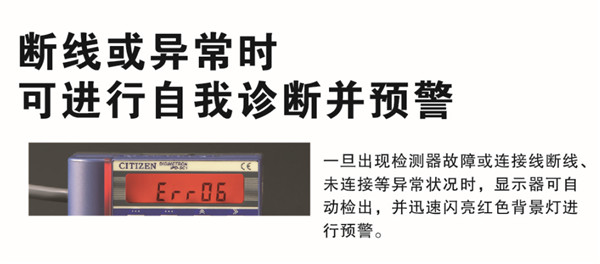

異常判定 |
配備 |
|
|
合格判定功能 |
-NG/OK/+NG |
|
|
測量數值存儲 |
2048個數值 |
|
|
輸入 |
歸零、儲存指令、數據保持、數據更新 |
※1取決于使用中的檢測器的最小讀取量。

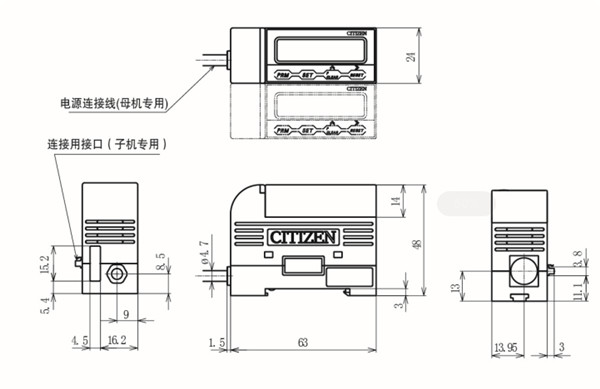

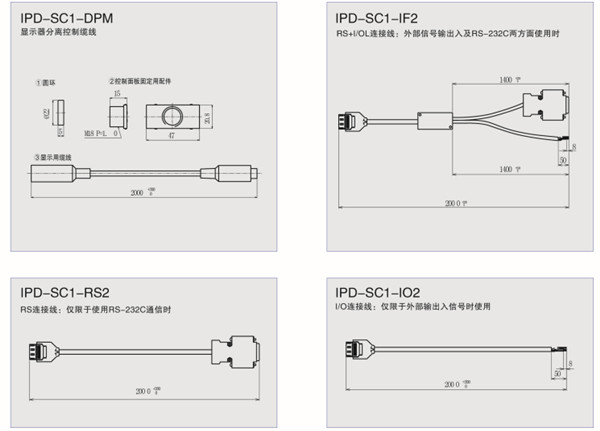

產品尺寸圖：

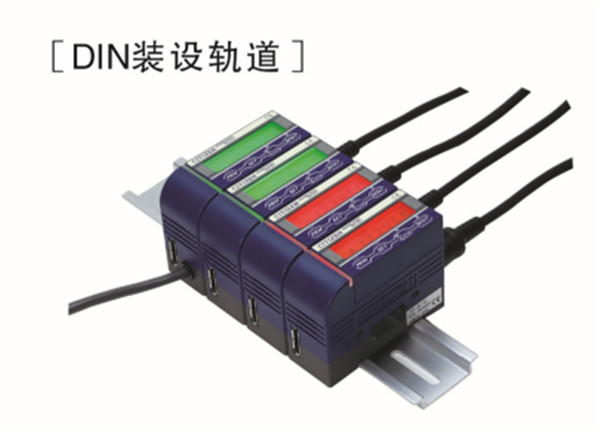

【DIN裝設軌道】
1臺母機可連接15臺子機。RS232C僅可與母機相連，可下指令讀取所有子機的資料或進行運算，能有有效簡化系統。

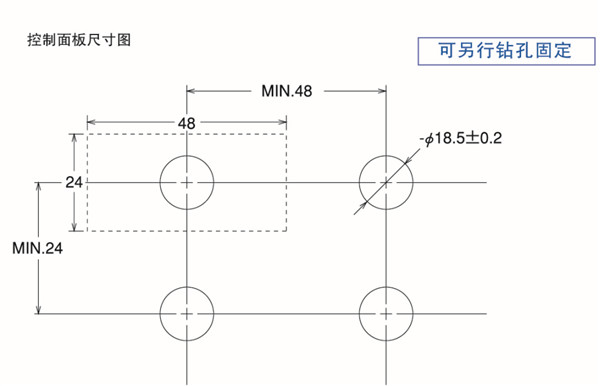

控制面板尺寸圖：

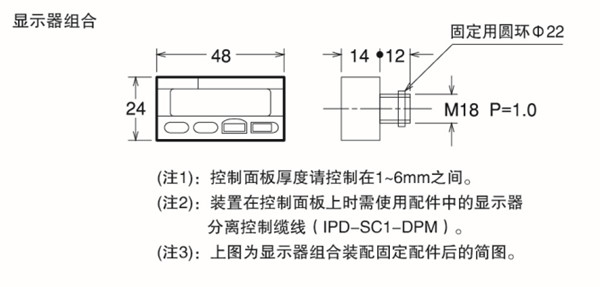

顯示器組合：
