您的位置： 首頁 > 成功案例 > NAKANISHI自動換刀主軸NR50-5100ATC應用于PCB板切割實例

NAKANISHI自動換刀主軸NR50-5100ATC應用于PCB板切割實例

由于現在對PCB切割時有精度要求，現在都在使用高轉速、精度高的NAKANISHI高速電主軸，且還有自動換刀主軸和防靜電主軸。今天松本機電介紹的實例是NAKANISHI自動換刀主軸 NR50-5100ATC，應用于厚度1.6mm的PCB板切割加工。

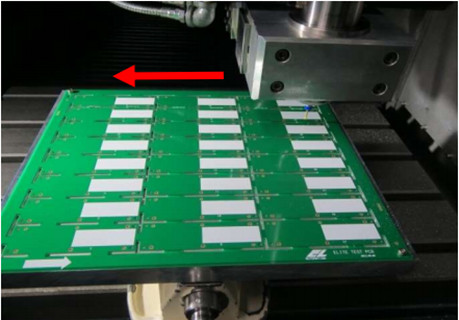

切割加工

NAKANISHI自動換刀主軸NR50-5100ATC應用于厚度1.6mm的PCB板切割實例內容：

　　加工對象：PCB（FR-4 基板）

　　加工方式：厚度t1.6，開槽、切割

使用加工方案及加工時參數：

　　加工機床：Sodick制MC (MC430L)

　　加工工具：φ2mm硬質合金銑刀

　　使用主軸：NAKANISHI自動換刀主軸NR50-5100ATC/E3000

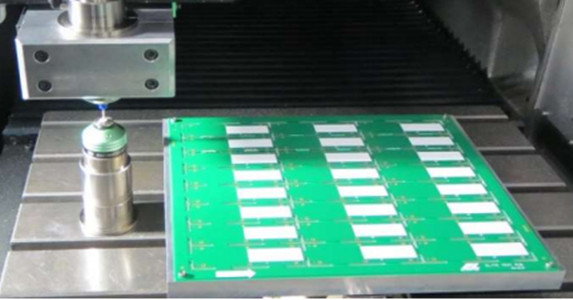

分板機主軸切割加工

　切割時參數：

　　切削速度：220m/min

　　旋轉速度：35000min-1

　　進給速度：1000/1500/2000/2500/3000/4000 /4500/5000/5500/ 6000mm/min-1

　　切入：Ap1.6mm×Ae2mm

　工具無脫落

　　F4000mm/min-1以下具有良好的切割面

　切割主軸基本參數：

　　型號：NR50-5100 ATC

　　轉速：50000min-1

　　直徑：Φ50mm

　　精度：1μm以內

　　夾頭(CHR系列) : 3.175mm

　　重量：1370g

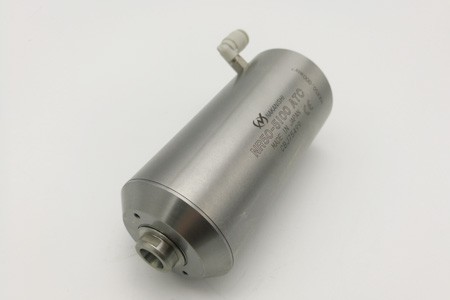

NAKANISHI自動換刀主軸NR50-5100ATC

　　NAKANISHI自動換刀主軸 NR50-5100ATC，其夾持工具夾持力要好，能夠穩定切割，且還能自動換刀，省時省力。
