NAKANISHI分板機主軸，切割分板PCB有多種加工方案

電子產品行業，PCB板都很重要的部件，有道工序就需要進行切割分板加工，隨著對切割效果要求，所以NAKANISHI分板機主軸的高轉速、精度高、體積小，很受客戶青睞。下面松本機電列舉NAKANISHI分板機主軸切割分板PCB多種加工方案。

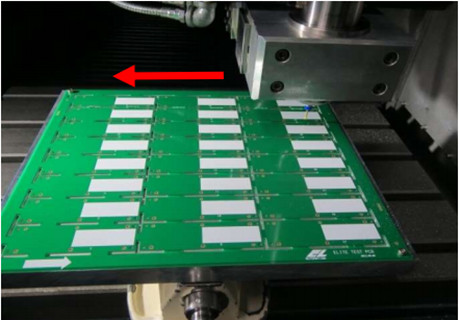

PCB分板切割

按照加工方式，有離線式和在線式分板切割，離線式有兩種加工方式，在線式也有兩種方式。

　　離線式分板切割

　 1.常見分板機主軸加工

　　現在PCB板切割標配的是選用NAKANISHI分板機主軸NR-3060S，轉速60000轉可調，精度1μm以內，還可以選NR-453E、NR-403E，這種都是配上銑刀進行加工，經濟型主軸。

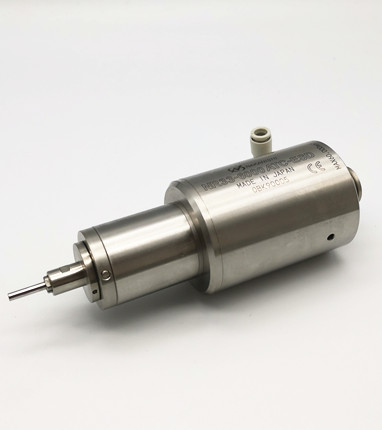

NR-3060S分板機主軸

2.內含減速比主軸配金剛石鋸片切割

　　這個加工方式是，使用分板機主軸 RA-100，減速比內含減速比1/2.67，其轉速高達20000轉/min，輸出轉速為7490轉/min，配上金剛石鋸片，也是個經濟型加工方案。

　在線式分板切割

　　1.常規自動換刀主軸

　　較常見的自動化分板機，可選NR40-5100ATC和NR50-5100ATC，轉速是50000轉/min，轉速可調，NR50-5100ATC夾頭夾持力更好些。

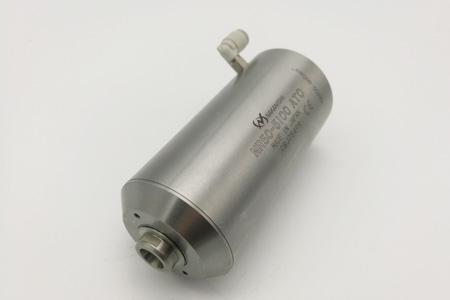

自動換刀主軸NR50-5100ATC

　2.芯片切割防靜電主軸

　　這個是防靜電主軸NR33-6000ATC-ESD，轉速60000轉/min，帶自動換刀、防靜電功能，夾持力比NR50-5100ATC的2倍，用于芯片切割。

防靜電分板機主軸

　　PCB板分板切割，不管是離線式，還是在線式，都有合適的分板機主軸 適合，松本機電可幫選型。
