NAKANISHI高速電主軸津上走芯機接觸探針針管鉆孔案例

半導體接觸探針是連接半導體和PCB的，這個接觸探針針管有個交叉孔，就需要高速主軸進行鉆孔，材質是鈹銅合金材質，孔徑0.09mm，用的是NAKANISHI高速電主軸E2000系列的NR-2551，安裝在津上P034進行鉆孔加工，下面松本機電簡單介紹一下NAKANISHI高速電主軸津上走芯機接觸探針針管鉆孔案例。

　高速電主軸NR-2551安裝在津上走芯機接觸探針針管鉆孔案例內容：

　　加工對象：接觸探針針管交叉孔

　　加工材質：鈹銅合金材質

　　交叉孔直徑：0.09mm

　　孔深度：1mm 通孔

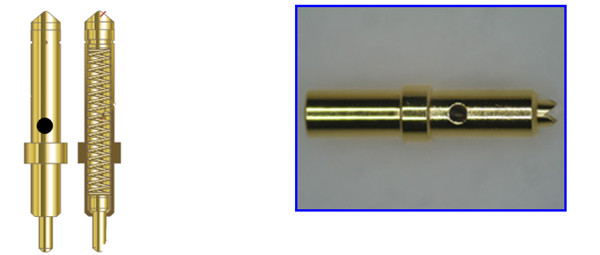

接觸探針

加工方案：

　　使用主軸：高速電主軸NR-2551+馬達EM25N-5000-J4

　　機器：自動車床津上P034

　　主軸轉速：50000轉/min

　　刀具：直徑0.09mm鉆刀

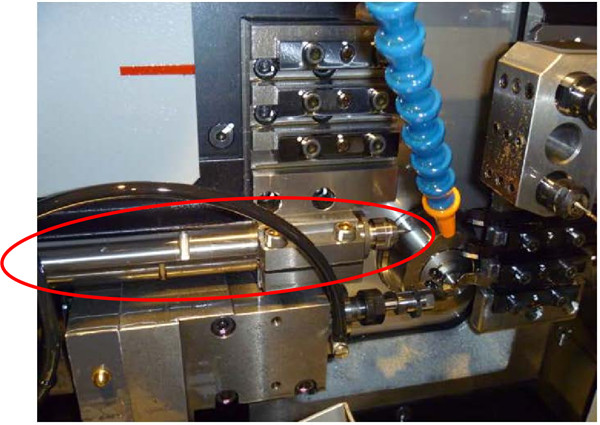

加工案例圖片

為何選擇NAKANISHI高速電主軸NR-2551？

　1.精度高

　　因?yàn)殂@刀很小，若是主軸跳動過大容易折斷，這款主軸的精度是1μm以?xún)?nèi)，能夠更有效的鉆孔。

　2.轉速高

　　主軸高轉速可達到高進給速度，從而提高鉆孔效率。

　3.直徑小

　　直徑是25mm，主軸更細更能靠近工件，縮短工件留出強度，可接近夾頭底部進行鉆孔加工。

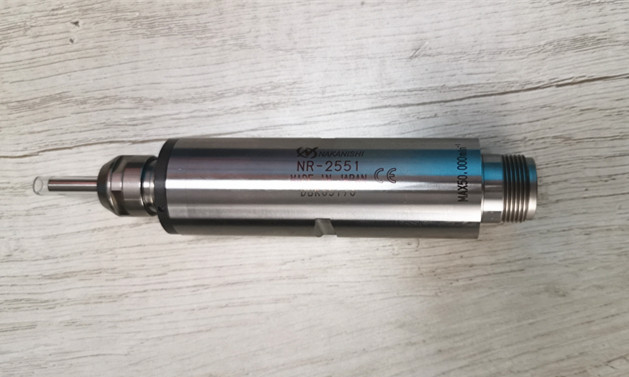

NAKANISHI高速電主軸NR-2551

　　小工件精密鉆孔，NAKANISHI高速電主軸都加工，不同的型號可滿足不同材質鉆孔、銑削、去毛刺的要求。
