日本NAKANISHI高速電主軸，是由高速電主軸、馬達、連接線和控制器組成的，有些客戶在購買電主軸回去的時候，不知道如何連接組合一起，下面松本機電就介紹一下NAKANISHI高速電主軸

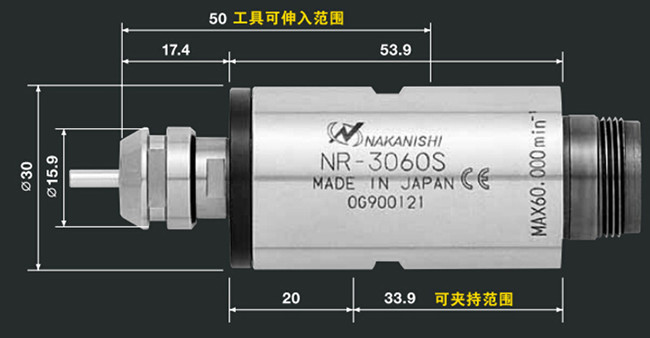

組裝操作步驟，就以主軸NR-3060S一套主軸為例。

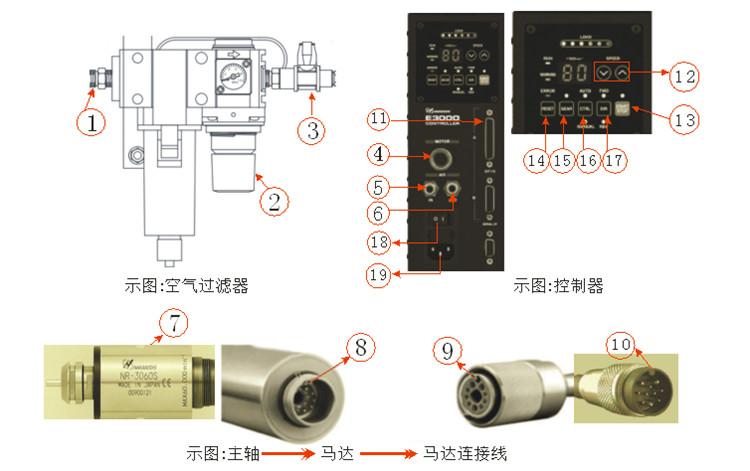

NAKANISHI高速電主軸組裝操作步驟及圖解如下：
第一步：主軸與馬達、連接線、控制器連接步驟：
主軸⑦與馬達⑧螺紋連接擰緊，再將⑨連接線馬達端，與馬達⑧尾部螺紋對接擰緊。連接線⑩連接線此端與控制器上④位置螺紋對接擰緊。
第二步，空氣過濾器與控制器、馬達的連接步驟
控制器上位置⑤的接口為主軸冷卻氣源輸入接口，將與過濾氣輸出端③對接（標配氣管6mm），⑥為高速電主軸冷卻氣源出書接口，與⑨連接線馬達連接端4mm氣管接頭對接（標配氣管4mm）；19為控制器電源輸入接口與外部電源連接（標配電源線），①為主軸冷卻氣源輸入接口連接好后，即可調整壓力調節(jié)閥②壓力至0.25-0.3mpa(注-壓力不能調整超于標準范圍)。
第三步，進行調試步驟
以上全部連接好以后，打開電源鍵開關18，按啟動/停止按鍵13，進行啟/停操作，上下光標鍵可調整轉速高低設定旋轉速度范圍1000 - 60000min-1無極變速。
17旋轉方向設定按鈕（DIR）
設定向右旋轉（FWD）和向左旋轉（REV.）功能確認分別以指示燈亮為準。
16控制器按鈕（CTRL）
可以將控制模式切換為AUTO 或MANUAL模式，按鈕功能確認分別以指示燈亮為準。
MANUAL ：通過操作面板13進行操作。
AUTO ：通過從外部機器向外部輸入/輸出連接器A11發(fā)出輸入信號進行操作。
15齒輪比設定按鈕（GEAR）此功能不建議自行隨意操作。
14故障重設（重設）按鈕（RESET）當故障發(fā)生時按此按鍵解除故障。
以上就是NAKANISHI高速電主軸
一套組裝操作步驟，還有控制器上面板的按鍵所代表的含義，步驟簡單，只要按照說明書操作，不會有很大的問題，松本技術也會提示注意事項。NAKANISHI高速電主軸，高精度、高轉速、體積小，適合高精密工件加工，適用于各行業(yè)機床。
