隨著永磁材料的發展，很多工件用永磁材料來制作，永磁材料性能的磁化效果會影響到電機，所以要測試電機轉子永磁體磁場均勻性，就需要專業的磁測系統來測試才能得出結果。像電機多軸磁場測試
，TD8415表磁分布自動測試系統可以對電機表面進行全自動三維掃描，并自動計算磁材的表磁分布。下面松本機電就來介紹一下TD8415表磁分布自動測試系統測試電機多軸磁場的工作原理，及其特點。
TD8415表磁分布自動測試系統工作原理：

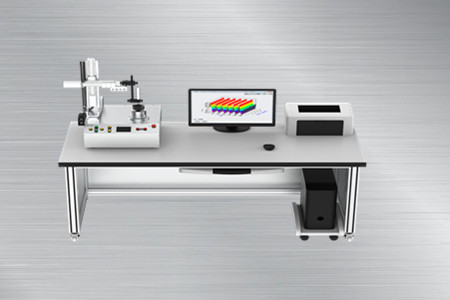

TD8415是由一款專用于全自動測量永磁材料表面磁場分布的系統，主要由測試平臺(內置數字特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、平面樣品夾具(選件)、計算機及軟件等組成。
可對樣品的表面進行全自動三維掃描，并自動計算磁材的表磁分布、各極的磁參量、繪制表磁分布曲線。

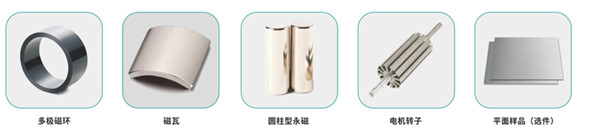

主要測試對象：測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。
測量表磁參數:極數、極性、磁極的峰值、角度、面積、寬度、半寬高、充磁角度;每個表磁參數的結果中均包含最大值、最小值、平均值、標準差等。

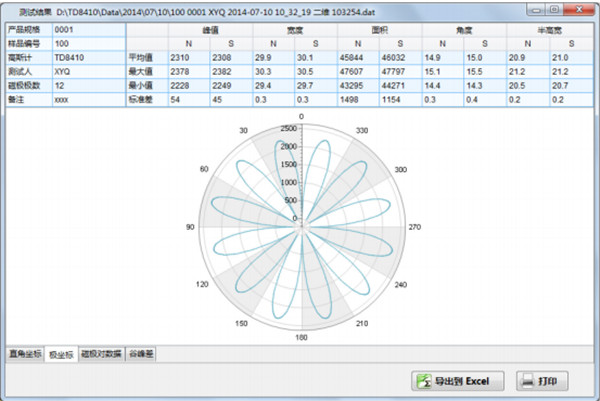

繪制表磁曲線:繪制X-Y直角坐標磁場分布圖、極坐標磁場分布圖、2~100
次諧波分析圖、三維磁場分布圖等。
平臺功能特點：
數字特斯拉計:測量范圍:0~2000 mT,小分辯力:10μT,測量不確定度±0.5%。
三軸定位裝置:三軸由精密步進電機驅動,可帶動霍爾探頭在XYZ三個方向上移動。

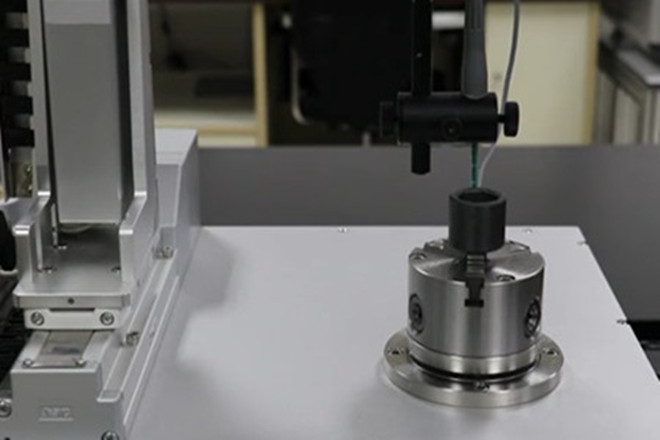

旋轉測試平臺:測試平臺上裝有旋轉卡盤，采用精密步進電機驅動，細分度可達60000/360°，以帶動被測樣品在W軸方向旋轉。
軟件功能特點：

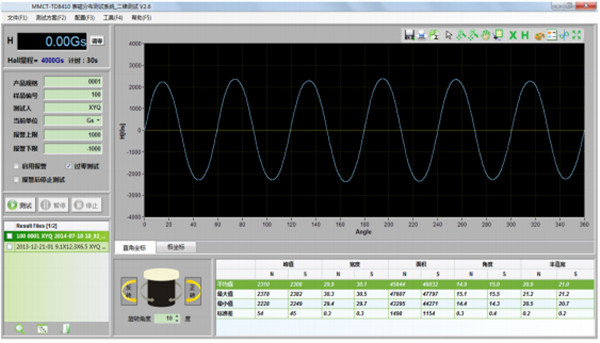

系統配有自動測試軟件，除設置參數外，軟件可自動完成所有測量過程。
用戶可通過軟件配置測試方案，包含啟動點、停止點、運動速度、最小步進值等參數，加載方案后，可通過一鍵操作自動將探頭定位至啟動點并開始測試，非常適用于同規格樣品的快速批量測試。
文件管理功能強大，具有自動保存數據，刪除數據,清除全部數據等功能。
TD8415表磁分布自動測試系統，對于永磁材料的電機轉子的磁材分布測試準確，簡單實用，操作方便，不管是平臺還是軟件，能夠更清晰的測試出結果，若想要測試電機多軸磁場
，可以用表磁分布自動測試系統。
